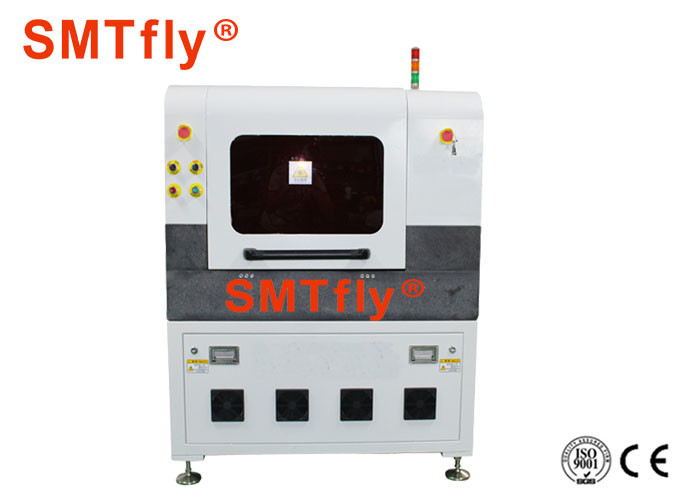

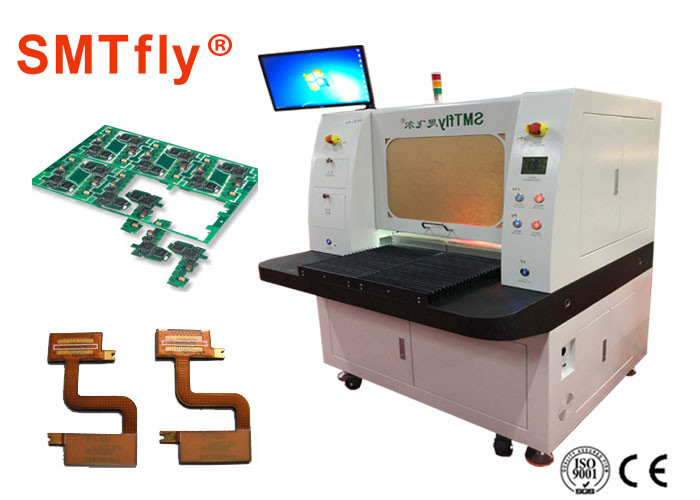

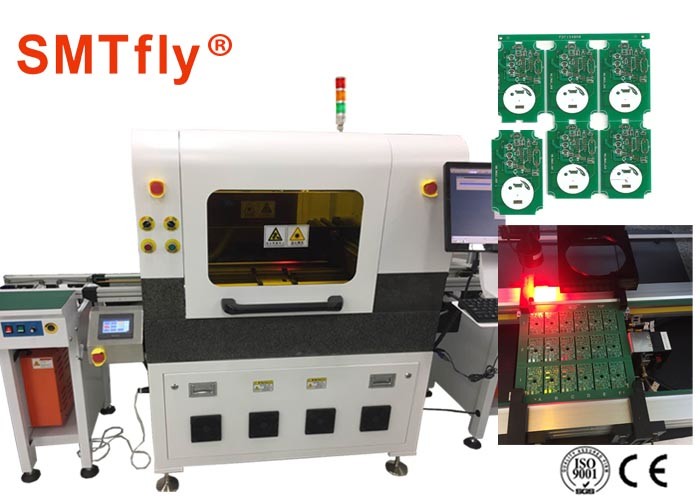

جدا کننده PCB لیزری UV 17 وات برای برش دقیق خطوط پیچیده

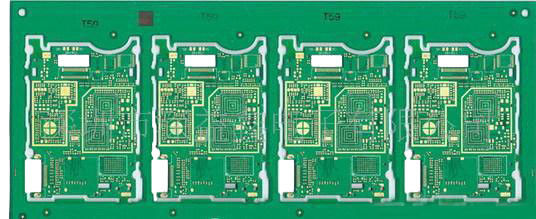

دستگاهها و سیستمهای لیزری PCB depaneling (singulation) در سالهای اخیر رواج یافته است.دپانالینگ مکانیکی/جدا سازی با روشهای مسیریابی ، برش قالب و اره برش انجام می شود.با این حال ، هرچه تخته ها کوچکتر ، نازک تر ، انعطاف پذیرتر و پیچیده تر می شوند ، این روش ها تنش مکانیکی مبالغه آمیز تری را روی قطعات ایجاد می کنند.تخته های بزرگ با بسترهای سنگین این تنش ها را بهتر جذب می کنند ، در حالی که این روش ها که در تخته های کوچک و پیچیده استفاده می شوند ، می توانند منجر به شکستگی شوند.این کار ، همراه با هزینه های اضافی ابزار و حذف زباله های مرتبط با روش های مکانیکی ، توان کمتری را به همراه دارد.

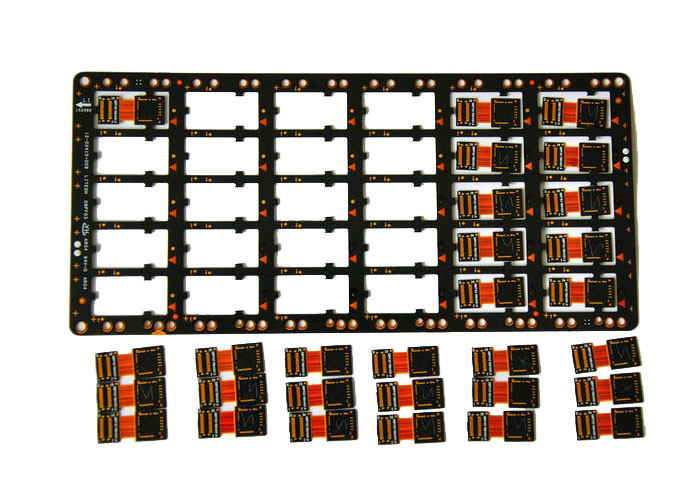

مدارهای انعطاف پذیر به طور فزاینده ای در صنعت PCB یافت می شوند و همچنین روش های قدیمی را با چالش مواجه می کنند.سیستمهای ظریف بر روی این تخته ها قرار دارند و روشهای غیر لیزری بدون آسیب رساندن به مدارهای حساس ، آنها را برش می دهند.یک روش لایه برداری بدون تماس مورد نیاز است و لیزرها بدون در نظر گرفتن بستر ، روش بسیار دقیقی را برای تفکیک بدون هیچ گونه خطری به آنها ارائه می دهند.
مشخصات
| کلاس لیزر | 1 |
| حداکثرمنطقه کار (X x Y x Z) | 300 میلی متر در 300 میلی متر در 11 میلی متر |
| حداکثرمنطقه تشخیص (X x Y) | 300 میلی متر در 300 میلی متر |
| حداکثراندازه مواد (X x Y) | 350 میلی متر در 350 میلی متر |
| فرمت های ورودی داده | Gerber ، X-Gerber ، DXF ، HPGL ، |
| حداکثرسرعت ساختار دهی | بستگی به کاربرد دارد |
| دقت موقعیت یابی | μ 25 میکرومتر (1 میل) |
| قطر پرتو لیزر متمرکز | 20 میکرومتر (0.8 میل) |
| طول موج لیزری | 355 نانومتر |
| ابعاد سیستم (عرض H ارتفاع D روز) | 1000 میلی متر*940 میلی متر *1520 میلی متر |
| وزن | ~ 450 کیلوگرم (990 پوند) |
| شرایط عملیاتی | |
| منبع تغذیه | 230 VAC ، 50-60 هرتز ، 3 کیلو ولت آمپر |
| خنک کننده | دارای سیستم خنک کننده هوا (خنک کننده داخلی آب و هوا) |
| دمای محیط | 22 درجه سانتی گراد ± 2 درجه سانتی گراد @ μ 25 میکرومتر / 22 درجه سانتی گراد ± 6 درجه سانتی گراد @ 50 میکرومتر (71.6 ° F ± 3.6 ° F @ 1 Mil / 71.6 ° F ± 10.8 ° F @ 2 Mil) |
| رطوبت | <60 ((غیر متراکم) |
| لوازم جانبی مورد نیاز | واحد اگزوز |
چرا ما
1مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور.
مهندسانی برای اعزام به کشورهای خارجی برای آموزش ماشین آلات و ارائه پشتیبانی فنی در دسترس هستند.
2. یک سال گارانتی برای ماشین آلات به جز لوازم جانبی.
ساختار قاب مستحکم و تیغه های فولادی ژاپنی از ارزیابی خوبی برخوردار بوده و توسط مشتریان و خارج از کشور شناخته شده است.ما قطعات را برای تعویض تحت گارانتی رایگان ارائه می دهیم ، مشتریان فقط باید هزینه حمل را متحمل شوند.
3..خدمات موثر به مشتری.
همه ما با هم قوی تر و خردمندتر از هریک از ما به صورت جداگانه هستیم.برای موفقیت ، ما باید مسئولیت خود را بر عهده بگیریم ، با همکاران و واحدهای جدا شده خود همکاری کنیم ، به طور م withثر با یکدیگر ارتباط برقرار کنیم ، اشتیاق خود را تقویت کرده و در تصمیم گیری شرکت کنیم.دسترسی مشتریان به دریا و ارائه پاسخ سریع برای حل مشکلات آنها و ایجاد ارزش برای مشتریان
4. تکنیک بالغ و پیشرو برای پردازش ماشین آلات با کیفیت بالا می سازد.
به عنوان بزرگترین کارخانه تولید در جنوب چین ، ما 12 سال تجربه در دستگاه های جدا کننده PCB و ماشین های لحیم کاری داریم.دستگاه روتر pcb
تیم تحقیق و توسعه ما به طور مداوم ماشین های موجود را ارتقا می دهد تا روند توسعه بازار را برآورده کند
تأیید CE
