| مدل | Durostone CHP760 | DurostoneCAS761 | DurostoneCAG762 |
| مقطع تحصیلی | استاندارد | ضد استاتیک | ضد استاتیک (نوری) |
| رنگ | آبی | سیاه | خاکستری |
| تراکم (g / mm3) | 85/1 | 85/1 | 85/1 |
| استاندارد عملکرد دما | 260 | 260 | 260 |
| حداکثر دمای عملیاتی (C) | 350 | 350 | 350 |
| اندازه ورق (میلی متر) | 2420 × 1220 | 2420 × 1220 | 2420 × 1220 |
| ضخامت / وزن (میلی متر / کیلوگرم) | 3/17 ، 4/22 | 28/5 ، 33/6 ، 44/8 | 10/55 ، 12/66 |

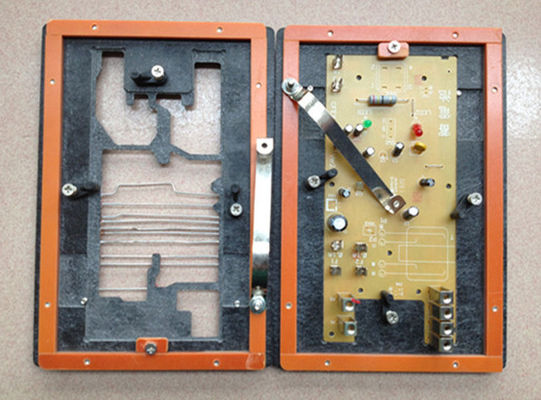

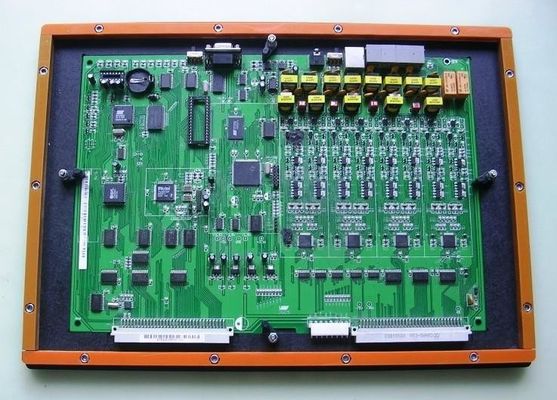

به دلیل برخی مزایا توسط اکثر مشتریان ما مورد استفاده قرار می گیرد:
1. موقعیت سریعتر در خط تولید
2. هزینه کم به دلیل از بین رفتن میله های تقویت شده
3. جوراب زنانه ساقه بلند بهتر
4. عملکرد بهتر با انواع مختلف هیئت مدیره در خط تولید
فناوری نصب سطح (SMT) عامل اصلی ایجاد تراکم مدار بالاتر در اینچ مربع در PCB ها است.اتصال مستقیم اجزا و دستگاه ها به سطح تابلوهای مدار باعث شده تا محصولات بتوانند با سرعت مدار بسیار بالاتر عمل کنند ، تراکم مدار بیشتری داشته و به اتصالات خارجی کمتری نیاز دارند.این پیشرفت ها باعث کاهش بسیار هزینه ها ، بهبود عملکرد و قابلیت اطمینان محصول شده است.با این حال ، این مزایا بدون چالش های آنها حاصل نمی شود.چاپ خمیر لحیم بر روی اندازه های کاهش پد ، قرار دادن اجزای کوچکتر و بازآفرینی کل مجموعه ها با انواع مختلفی از مواد خاتمه دهنده و مواد ، تنها چند مورد از چالش های فنی است که مهندسان فرآیند هر روز با آن روبرو هستند.
این برآورد ممکن است به سه روش انجام شود
اگر PCB در دسترس باشد (ترجیحاً پر جمعیت) - مهندسان فروش ما می توانند به سرعت صفحه شما را ارزیابی کنند.
اگر داده های طراحی PCB در دسترس باشد ، آنها را پردازش ، تجزیه و تحلیل و از راه دور ارزیابی خواهیم کرد.
شما می توانید این کار را با استفاده از قوانینی که در زیر ارائه شده است انجام دهید - مشتریان ما به سرعت متوجه می شوند که دو روش فوق ساده ترین روش هستند.
Gerber ، Excellon و سایر اطلاعات مورد نیاز است
ارزیابی ترخیص پد Land به SMT پد
دو شکل زیر هر کدام بخشی از CSWSC را در نماهای طرح و بخش نشان می دهد.شکل سمت راست ترخیص بیشتر را نشان می دهد
هنگامی که جهت اتصال عمود بر موج باشد ، مورد نیاز است.
اجزای PTH به موازات جهت موج قرار دارند
ترخیص مورد نیاز بین پین لند و پد SMT کاملاً قابل انجام است
کوچک است ، زیرا لحیم کاری لازم نیست "زیر" جیب های جز component جریان یابد.
مفاهیم طراحی PCB - برای طراحان هیئت مدیره - یا respin
مشتریان ما اغلب از ما خواسته می شوند تا در شناسایی فرصت های احترام طراحی کمک کنند.
ما مناطق مشکل را در یک هیئت مدیره شناسایی خواهیم کرد و حرکت مناسب اجزا را پیشنهاد خواهیم کرد.(در حالت ایده آل ، قبل از ساخت PCB)
با این حال ، برای طراحان هیئت مدیره که این مقاله را می خوانند ، می توانید چهار "قانون" دیگر را به خاطر بسپارید (برای رقابت با صد قانون دیگر که باید داشته باشید
در اطراف سر خود)
اجزای SMT بزرگ (بلندی) را از مناطق PTH دور نگه دارید.
مناطق پیشرو و دنباله دار اطراف اجزای PTH را تا حد ممکن واضح بگذارید.
هیچ م SMلفه SMT را در فاصله 3 میلی متر (0.12 ") از م componentsلفه های PTH قرار ندهید.
همه م Pلفه های PTH را در امتداد یک لبه تخته قرار ندهید - فضای خالی بگذارید تا به ما اجازه دهد از پوشش در مرکز تابلو پشتیبانی کنیم.
