دپانلینگ بدون استرس با هد لیزر UV 18 وات و بدون هزینه ابزار
تکمیل لیزر:

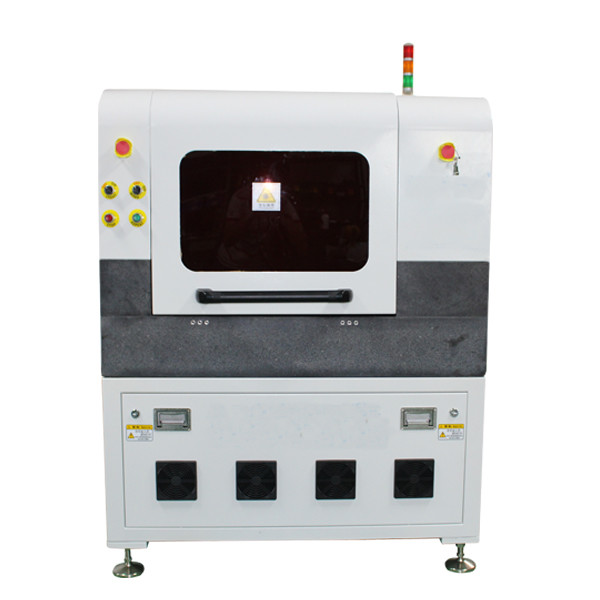

دستگاه سنجش لیزر SMTfly-5L با ترکیب فن آوری های نوآورانه ، انعطاف پذیری روتر بیتی سنتی را با سرعت یک فشار سنج در یک محلول کاملاً بدون تنش و لیزر بسته به گرد و غبار فراهم می کند.
دپانلینگ بدون استرس:

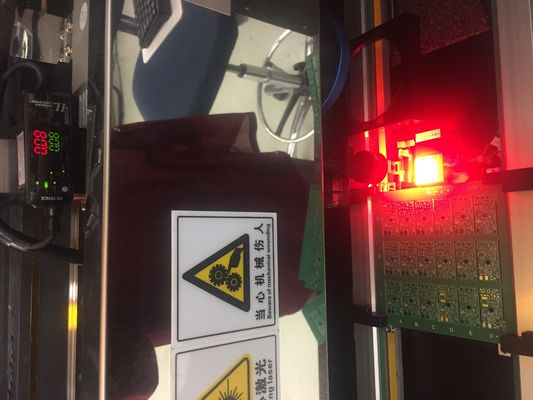

استفاده از لیزر برای فرآیند depaneling به معنی دستیابی به برش بدون ایجاد تماس با PCB است.برش بدون تماس به معنای عدم استرس برای PCB یا اجزای ظریف موجود در آن PCB است.
عدم استرس به PCB یا اجزای سازنده ، اطمینان از عدم خرابی در اثر ترک های استرس و در نتیجه افزایش کیفیت و عملکرد محصولات نهایی است.
مونتاژ لیزر ثابت برشی را تضمین می کند که به طور مداوم دقیق باشد.نقطه کانونی پرتو حرکت نخواهد کرد و دقت لیزر هرگز با فرسودگی ماشین و موتور کاهش نمی یابد.
مسیریابی لیزری باعث کاهش قابل توجه گرد و غبار نسبت به برش سنتی با یک روتر یا اره می شود.
کاهش قابل توجه گرد و غبار به این معنی است که برای حذف گرد و غبار باقی مانده توسط فرآیند غوطه وری ، مرحله فرآیند ثانویه مورد نیاز نیست.
بدون گرد و غبار به معنای عدم وجود مواد خارجی روی PCB یا محصول نهایی است که می تواند باعث خرابی یا آلودگی شود.
شاتل دوگانه در ورودی ، سرعت ، انعطاف پذیری و دقت را فراهم می کند.توانایی اجرای سریع یک PCB یا انعطاف پذیری برای اجرای همزمان دو برنامه مختلف را فراهم می کند.زمان چرخه برای فرآیند شاتل PCB کمتر از 2 ثانیه است.اجرای دو محصول به طور همزمان زمان تغییر را به صفر می رساند.
هر حرکت ماشین به دلیل داشتن تمامی محورها با استفاده از فناوری موتور خطی با دقت بالا ، بسیار سریع و دقیق است.
مشخصات:
| لیزر | تمام لیزر ماورا بنفش حالت جامد با دیود Q-Switched |
| طول موج لیزر | 355 نانومتر |

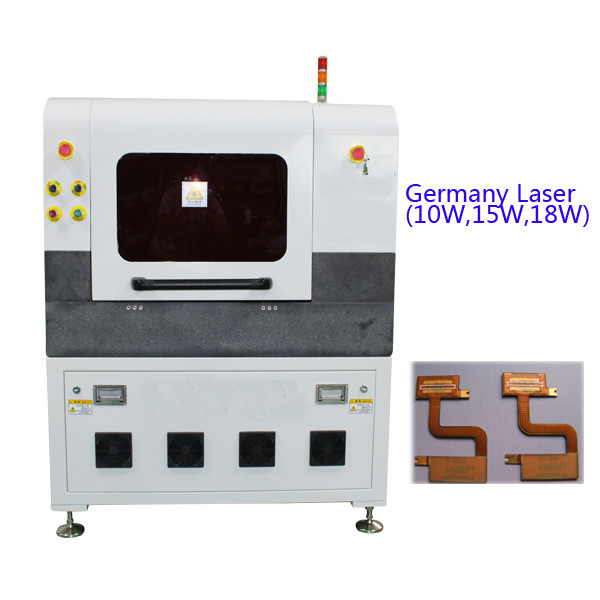

| قدرت لیزر | 10W / 12W / 15W / 18W @ 30KHz |
| موقعیت دقیق جدول کار موتور خطی | μ 2 میکرون |
| تکرار دقیق میز کار موتور خطی | μ 1 میکرون |
| زمینه کاری موثر | 400 میلی متر X300 میلی متر (قابل برنامه ریزی) |
| سرعت اسکن با لیزر | 2500 میلی متر بر ثانیه (حداکثر) |
| میدان کار گالوانومتر در هر فرآیند | 40 میلیمتر 40 میلیمتر |
