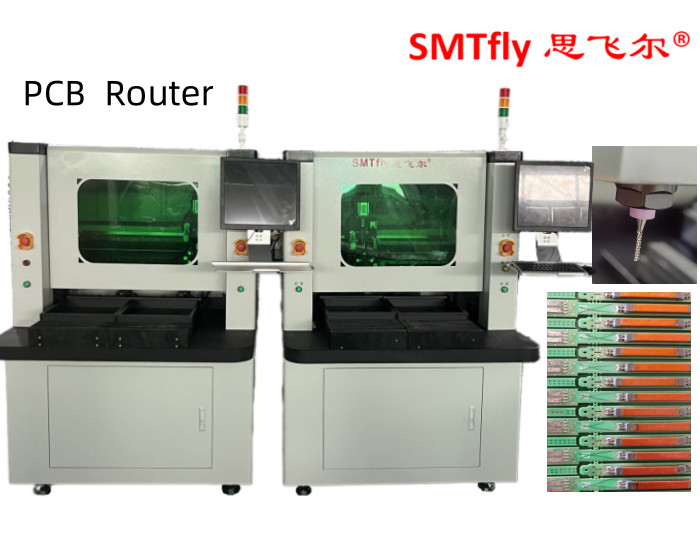

روتر جداکننده PCB برای 12 ماه گارانتی و آموزش خارجی
1. PCBجدا شدنویژگی روتر
تصویر زوم 1.10 برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد.

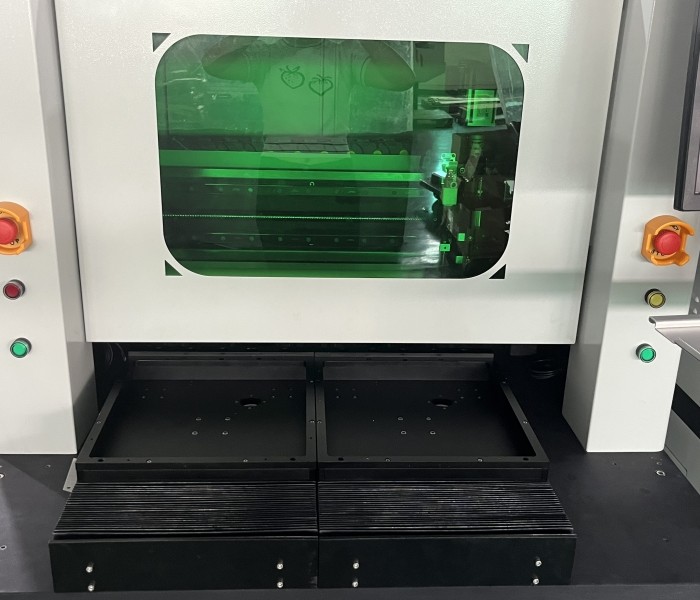

2.Two میز کشویی حرکت درون و بیرون را به طور همزمان برای کاهش زمان چسبندگی برای بهره وری بهتر فراهم می کند.
3. AUTO MARK offset system. تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباهات غیر ضروری را قبل از برش کاهش دهد.
4. دارای بررسی زمان حیات بیت مسیریابی و سیستم هشدار برای یادآوری اپراتور برای تغییر بیت های مسیریابی پس از اتمام برش 120M.و بیت مسیریابی اول 2 میلی متر اولین نقطه فرز را قطع کرد، 2 میلی متر وسط نقطه فرز دوم را قطع کرد و 2 میلی متر آخر نقطه فرز سوم را قطع کرد تا طول عمر آن افزایش یابد.
5. تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباهات غیر ضروری را قبل از برش کاهش دهد.
2. PCB Depaneling Router مزایای
1. با استفاده از یک اسلاید دوتایی در محل، زمان انتظار برش را کاهش دهید، ظرفیت تولید را افزایش دهید.
2. اجتناب از فلپ مصنوعی ناشی از ترک خوردگی قلع و آسیب قطعات و مسائل دیگر.
3. از به کار بردن لنت یا چین خوردگی که در اثر تنش مکانیکی ایجاد می شود، خودداری کنید.
4. مناسب برای قوس صفحه تمام شده و برش خط.
5. مناسب برای قطعات کوچک برش نهایی، صفحه پایه تلفن همراه، PDA، کارت رابط کامپیوتر و غیره.
3. PCB Depaneling Router List قطعات
| I. سخت افزار | |
| دوک | دوک نخ ریسی KAVO |
| CCD | دوربین های صنعتی سونی 520 لاین |
| لنز | کامپیوتر EX2C |
| پیچ | واردات اسکرو توپ دقیق TBI |
| راهنما | ریل راهنمای خطی وارداتی تعریض HIWIN |
| موتور | سری LCF جیابائو |
| کارت کنترل I/O | HFC PCI-9074 |
| کارت کنترل راننده | HFC PCI-9074 |
| کارت ورودی/خروجی | PCI-9074-64pcs/-38pcs |
| پاکسازی استاتیک | سری STATIC-ST401A |
| کامپیوتر | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| رابط ماشین | AOC LCD17، موس لاجیتک |
| 2. نرم افزار | |
| سیستم کنترل | Windows XP Professional (Service3,v.3244) |
| رابط کاربری گرافیکی عملیات | انگلیسی ویندوز XP |
| ویرایش برنامه | درون خطی |
| سیستم بینایی | افست CCD AOTU |
| سیستم کنترل | نسخه F 1.2.88 |
4. PCB Depaneling Router مولفه های
| به طور کلی | |
| ابعاد (W*D*H) | 1370mm*1650mm*1450mm |
| وزن | 650 کیلوگرم |
| افست ارتفاع | 60 تا 110 میلی متر |
| دستکاری | |
| نوع موتور | سری جیابائو |
| تکرارپذیری موقعیت | 0.001 میلی متر |
| منطقه کاری محور (حداکثر) | 830mm*580mm*50mm |
| ایستگاه کاری | |
| تثبیت PCB | استاندارد، تخصص |
| بارگیری / تخلیه PCB | کتابچه راهنمای |
| اندازه PCB (حداکثر) | 320*320 میلی متر |
| ضخامت PCB (حداکثر) | 5 میلی متر |
| تثبیت | |
| تثبیت سفتی | از فیکسچر مشتری استفاده کنید |
| تثبیت فیکسچر | دستگاه |
| موتور اسپیندل | |

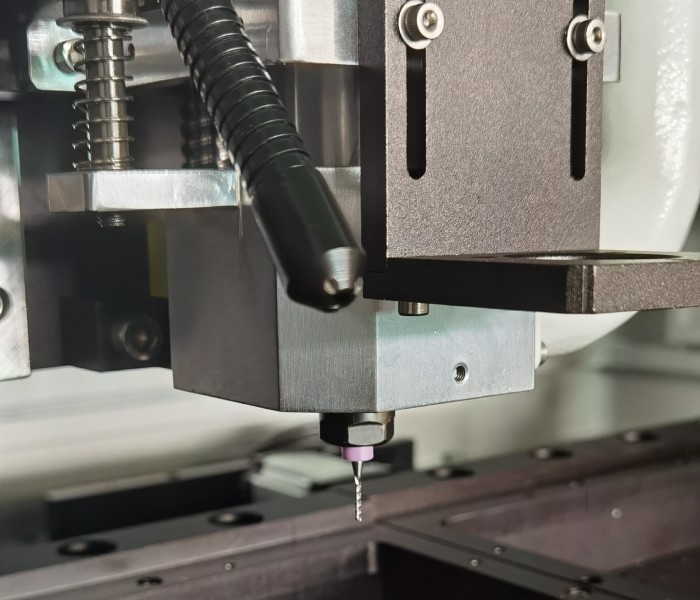

| قدرت | 150 وات |
| دوک | 60000 دور در دقیقه |
| محافظت | خنک کننده خود/بادی |
| کاتر رو عوض کن | تخصص |
| قابلیت مسیریابی | |
| سرعت برش (حداکثر) | 80mm/s |
| سرعت رانندگی (حداکثر) | 2500mm/s |
| دقت برش | 0.01 میلی متر |
| سیستم خلاء | |
| قدرت خلاء | 3.5 کیلووات AC 380 ولت |
| وکیوم | شاقول |
| خدمات رفاهی | |
| قدرت | 2.0 کیلووات AC380V |
| منبع هوا | 4-6 کیلوگرم بر سانتی متر مربع |
| برنامه نويسي | |
| ویرایش برنامه | درون خطی |
| ویرایش تابع | خط، قوس، دایره، منحنی U |
| ذخیره سازی برنامه | HDD |
| سیستم بینایی | CCD رنگی SONE |
| افست فرز برش | خودکار |
| راه اندازی خلاء | خودکار |
| مانیتورهای عملیات | |
| نشانگر | نشانگر وضعیت ماشین |
| بررسی ابزار | عمر ابزار تشخیص خودکار، استفاده از تست زمان |
| محافظت از موتور | دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین |
| بررسی اضافه بار موتور | دارای اضافه بار، خط طبیعی است، عملکرد حفاظت از ولتاژ پایین است |
| زمان قابل استفاده ابزار | عمر ابزار تشخیص خودکار، |
| آمار داده ها | مدل تخته جدا، شمارش جداکننده، روش‌های شمارش متنوع |
| رکورد خطا | این نرم افزار به طور خودکار تمام حافظه آلارم ماشین ها را ضبط می کند |
| III.دقت | |
| دقت محور | 0.001 میلی متر |
| دقت برش | 0.1 میلی متر |
| IV.ایمنی | |
| حفاظت از منطقه کار | با چهار حفاظ مهر و موم شده |
| سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
| دکمه توقف اضطراری |
چرا ما را انتخاب کنید
1 .مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور.
مهندسان برای اعزام به کشورهای خارجی برای آموزش ماشین آلات و ارائه پشتیبانی فنی در دسترس هستند.
2 .یک سال گارانتی برای دستگاه ها به جز لوازم جانبی.
ساختار قاب مقاوم و تیغه های فولادی ژاپنی ارزیابی خوبی را به دست آورد و توسط مشتریان و مشتریان خارج از کشور شناخته شد.ما قطعات را برای تعویض تحت گارانتی رایگان ارائه می دهیم، مشتریان فقط باید هزینه حمل و نقل را تحمل کنند.
3 .خدمات موثر به مشتریان
همه ما با هم قوی تر و عاقل تر از هر یک از ما به صورت جداگانه هستیم.برای موفقیت، ما باید مسئولیت بپذیریم، با همکاران و بخش ها همکاری کنیم، به طور موثر با یکدیگر ارتباط برقرار کنیم، شور و شوق را تقویت کنیم و در تصمیم گیری شرکت کنیم.برای دسترسی به مشتریان و ارائه پاسخ های سریع برای حل مشکلات آنها و ایجاد ارزش برای مشتریان
4 .تکنیک بالغ و پیشرو در فرآیند، ماشین آلات با کیفیت بالا را می سازد.
به عنوان بزرگترین کارخانه در جنوب چین، ما 12 سال تجربه در دستگاه های جداکننده PCB و دستگاه های لحیم کاری داریم.دستگاه روتر PCB
تیم تحقیق و توسعه ما به طور مداوم ماشین‌های موجود را ارتقا می‌دهد تا روند توسعه بازار را برآورده کند
