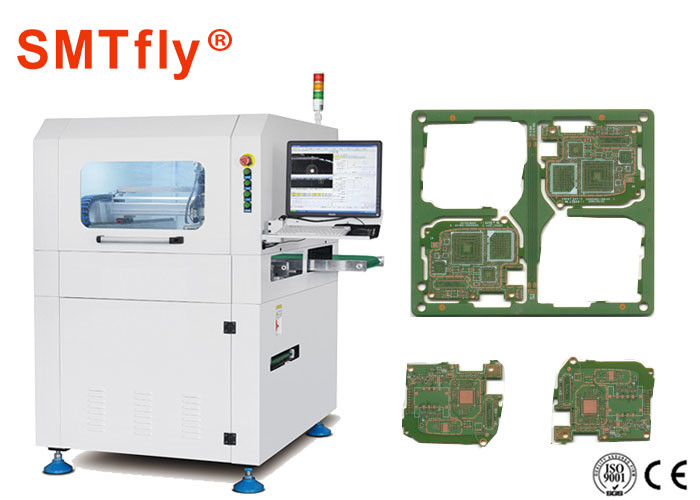

روتر PCB درون خطی KAVO Spindle Routing PCB با سیستم برش با قابلیت اطمینان بالا، CW-F03
یک PCB آنلاین که به ویژه برای برش اجزای PCBA (پانل) به قطعات جداگانه استفاده می شود که دارای ساختار ریلی بدون برش جک است.می توان آن را بلافاصله به تولید رساند.دارای نظارت استاتیک ESD، بازخورد استرس برش، و تغییر خودکار ابزار، می تواند به حداکثر سرعت 60000 چرخش برسد.سیستم کنترل توسعه یافته بر اساس سیستم RM ما می تواند برنامه ریزی سریع و دقیق مشتری را تضمین کند.
مشخصات:
| مدل | CW-F03 |
| اندازه دستگاه | 1000*1200*1533 میلی متر |
| وزن | تقریبا 1900 کیلوگرم |
| حداکثر اندازه PCB | 350*350 میلی متر |
| ضخامت PCB | 0.4-6 میلی متر |
| ارتفاع انتقال | 50±900 میلی متر |
| جهت انتقال | چپ -> راست |
| سرعت انتقال | 1500mm/s (حداکثر) / قابل تنظیم |
| نوع بشقاب تغذیه | ریل راهنمای حمل و نقل نوع بخش |
| تنظیم عرض ریل | خودکار |
| سیگنال ارتباطی کامپیوترهای بالا و پایین | SMEMA |
| تعیین موقعیت PCB | گیره ریل راهنمای بالا و پایین |

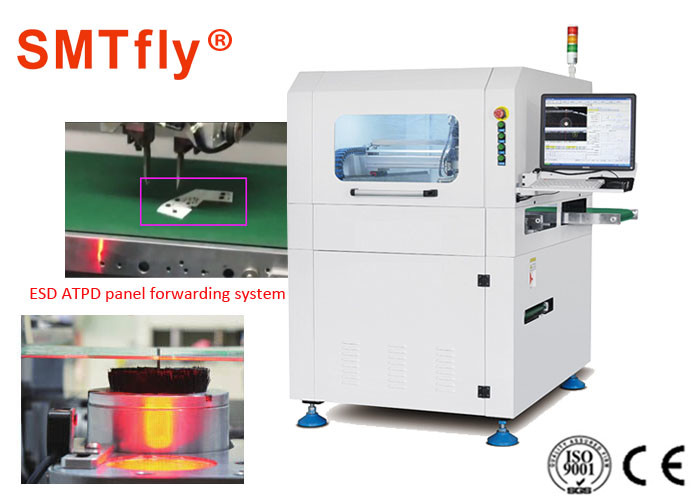

| سیستم چیدن | سیستم بستن چرخشی 360 درجه؛حداکثر 2 گروه نازل مکش خلاء، حداکثر 4 گروه تسمه ESD حمل و نقل / واحد حمل و نقل دسته ای پانل |
| برش اسپیندل/سرعت | KAVO آلمان، 60000 دور در دقیقه |
| نوع خنک کننده | فشرده سازی هوا |
| مانیتورینگ ESD | آره |
| تغییر خودکار ابزار | آره |
| کاهش بازخورد استرس | آره |
| چک کردن تیغه شکستن | آره |
| سرعت برش | 1-200mm/s |
| دقت برش | ± 0.5 میلی متر |
| تکرار دقت موقعیت یابی | ± 0.01 میلی متر |
| سرعت حرکت را هماهنگ کنید | 1000mm/s |
| نوع بشقاب بیرونی | واحد حمل و نقل تسمه ESD/پانل دسته ای |
| نوع جمع آوری زباله | خارج از مسیر |
| برنامه نویسی رویه | برنامه واردات/ویرایش طراحی GERBER از طریق سیستم بصری |
| منبع هوا | 5-8 کیلوگرم بر سانتی متر مربع |
| منبع تغذیه | AC380V±5٪، 50/60Hz، 3KW |
امکانات:
1. تغییر خودکار ابزار
2. نظارت بر ESD
3. برش بازخورد استس
4. حالت تولید خودکار
5. ارتباط بین عملکرد آماری Spc و سیستم مدیریت مشتری-ERP
6. می تواند با عملکرد ضد انفجار جاروبرقی مجهز شود
مزایای:
سیستم برش با قابلیت اطمینان بالا
محور اصلی پرسرعت KAVO آلمان با حداکثر سرعت 60000 چرخش، دارای نظارت بر ولتاژ استاتیک ESD و عملکرد بازخورد تنش برش و تغییر خودکار ابزار.
سیستم سوپر ویژن
یک سیستم بصری ماشین دقیق که شامل دوربین صنعتی تخیلی آلمانی، لنز موریتکس و منبع نور در سطح اندازه‌گیری می‌شود.آی تی
از تمام عملکردهای کالیبراسیون، جبران و موقعیت یابی دستگاه پشتیبانی می کند که دارای پایداری بالا و ظرفیت ضد اغتشاش است.
تعویض خودکار ابزار
تعویض ابزار استاندارد از سه نوع ابزار 3.175 میلی متری پشتیبانی می کند که هر کدام دارای ظرفیت بارگیری 10 عددی هستند.با سیستم بستن دقیق و سیستم بالابر ترکیب شده است.سه محور -X1، Y1 و Z1 مکانیسم برش می تواند تغییر ابزار را درک کند.
این مدل برای برد مدار چاپی با اتصالات فرز مناسب است، اگر به آن علاقه دارید با ما تماس بگیرید:
