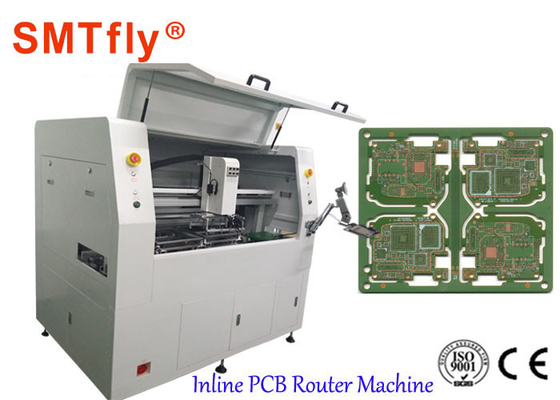

نمونه اولیه دستگاه مسیریابی حفاری PCB با گردگیرنده گرد و غبار اسپیندل با سرعت بالا، دپانل PCB
شرح
راه حلی برای جداسازی بدون استرس
سیستم خلاء گرد و غبار بسیار کارآمد مبتنی بر فیکسچر
پانل زدایی تمیز و دقیق برای PCB های پرجمعیت
نرم افزار پیشرفته پردازش تصویر عملکرد نقطه و کلیک را برای برنامه نویسی مسیرهای روتر ارائه می دهد
جبران تراز خودکار توسط دوربین CCD
عملیات کاربر پسند
افزایش عمر بیت با تنظیم خودکار عمق بیت روتر
بهبود زمان درایت
نیاز به نگهداری کم
قیمت مناسب
ربات خطی بدون کالیبراسیون
نرم افزار
|
سیستم کنترل |
Windows XP Professional (Service3,v.3244) |
|
رابط کاربری گرافیکی عملیات |
ویندوز XP چینی |
|
ویرایش برنامه |
درون خطی |
|
سیستم بینایی |
افست CCD AOTU |
|
سیستم کنترل |
نسخه F 1.0.2 |
سخت افزار
|
CCD |
دوربین های صنعتی سونی 520 لاین |
|
لنز |
کامپیوتر EX2C |
|
پیچ |
واردات پیچ توپی دقیق TBI |
|
راهنما |
ریل راهنما خطی وارداتی تعریض HIWIN |
|
موتور |
سری LCF JiaBao |
|
کارت کنترل ورودی/خروجی |
HFC PCI-9074 |
|
کارت کنترل راننده |
HFC PCI-9074 |
|
کارت ورودی/خروجی |
PCI-9074-64pcs/-38pcs |
|
پاکسازی استاتیک |
سری STATIC-ST401A |
|
کامپیوتر |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G |
|
رابط ماشین |
موس لاجیتک AOC LCD17 |
پارامترهای عملکرد
|
به طور کلی |
|
|
ابعاد (W*D*H) |
1220mm*1450mm*1420mm |
|
وزن |
550 کیلوگرم |
|
افست ارتفاع |
60 تا 110 میلی متر |
|
دستکاری کننده |
|
|
نوع موتور |
سری JiaBao |
|
تکرارپذیری موقعیت |
0.001 میلی متر |
|
منطقه کاری محور (حداکثر) |
680mm*360mm*50mm |
|
ایستگاه کاری |
|
|
ایستگاه کاری |
استاندارد، تخصص |
|
بارگیری / تخلیه PCB |
کتابچه راهنمای |
|
اندازه PCB (حداکثر) |
322mm*322mm |
|
ضخامت PCB (حداکثر) |
5 میلی متر |
|
تثبیت |
|
|
تثبیت سفتی |
استاندارد |
|
تثبیت فیکسچر |
دستگاه |
|
موتور اسپیندل |
|
|
قدرت |
400 وات |
|
دوک |
50000 دور در دقیقه |
|
محافظت |
خنک کننده خود/بادی |
|
کاتر رو عوض کن |
تخصص |
|
قابلیت مسیریابی |
|
|
سرعت برش (حداکثر) |
100mm/s |
|
سرعت رانندگی (حداکثر) |
3000mm/s |
|
دقت برش |
0.01 میلی متر |
|
سیستم خلاء |
|
|
قدرت خلاء |
2.2 کیلووات AC 380 ولت |
|
شاقول وکیوم |
|
|
خدمات رفاهی |
|
|
قدرت |
2.2 کیلووات AC380V |
|
منبع هوا |
2 ~ 5 کیلوگرم بر سانتی متر مربع |

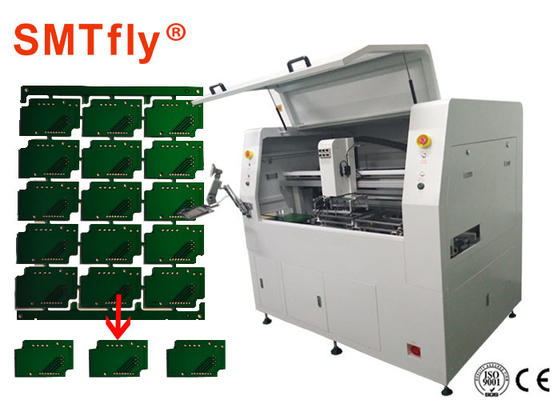

جدا کردن صفحه با روتر PCB
مزایای جداسازی PCB
هیچ راهی بهتر از روتر PCB Sayaka برای جدا کردن برد مدار چاپی وجود ندارد.این جداکننده PCB پاسخی برای جدا کردن بدون دردسر PCB از طریق استفاده از بیت روتر است که فشار وارده بر قطعات را به حداقل می رساند.دوک با سرعت بالا موجود در دستگاه باعث افزایش سرعت برش و حفظ دقت می شود، در حالی که امکان طراحی پانل های انعطاف پذیر با الگوهای برش مختلف را نیز فراهم می کند.جداکننده PCB ما همچنین با سیستم تنظیم عمق بیت روتر ما که به طور خودکار تا 5 سطح عمق تغییر می کند، جایگزینی بیت را کاهش می دهد.حداکثر سرعت برش بیت روتر PCB 50 میلی متر در ثانیه است، در حالی که سرعت حرکت حداکثر 800 میلی متر در ثانیه است.با سیستم جاروبرقی داخلی مبتنی بر فیکسچر، سیستم مطمئناً تمیز و کارآمد خواهد بود.این از تاب برداشتن جلوگیری می کند و از قدرت خلاء برای جمع آوری گرد و غبار مؤثرتر استفاده می کند.
عملیات آسان
کارکرد آسان، نرم افزار پردازش تصویر روتر PCB، برنامه ریزی مسیرهای برش را با فناوری نقطه و کلیک آسان می کند، در حالی که به طور خودکار هم ترازی را با دوربین CCD جبران می کند.با لمس ساده یک دکمه خارجی، جدا کردن صفحه PCB را می توان به سرعت برای کارکرد آسان شروع کرد، و از طریق حالت برنامه ریزی پیش از استفاده آسان، عملکرد ماشین آلات بی نیازتر می شود.دپانل‌کن PCB همچنین تعمیر و نگهداری بسیار کمی دارد، زیرا دستگاه برای دسترسی آسان و تعمیرات طراحی شده است.ساختار قاب و موتور دوک بر روی محورهای X، Y و Z کار می‌کنند، در حالی که بلبرینگ سرامیکی یکپارچه شده است تا سرعت چرخش 60000 دور در دقیقه را فراهم کند.
مقرون به صرفه
با مزایای متنوعی که سیستم‌های جداسازی ما ارائه می‌دهند و سهولت کارکرد ماشین‌آلات، قیمت آن غیرقابل انکار عملی است.نه تنها نیازهای جداسازی با کارایی و سادگی برطرف می شود، بلکه هزینه کم باعث صرفه جویی در هزینه و زمان می شود.
