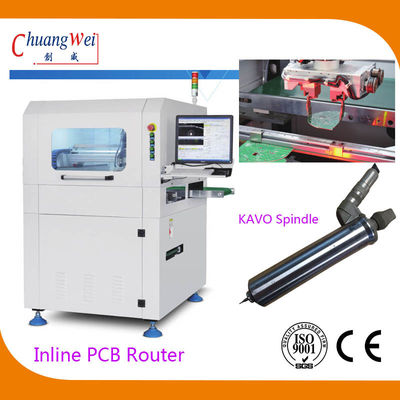

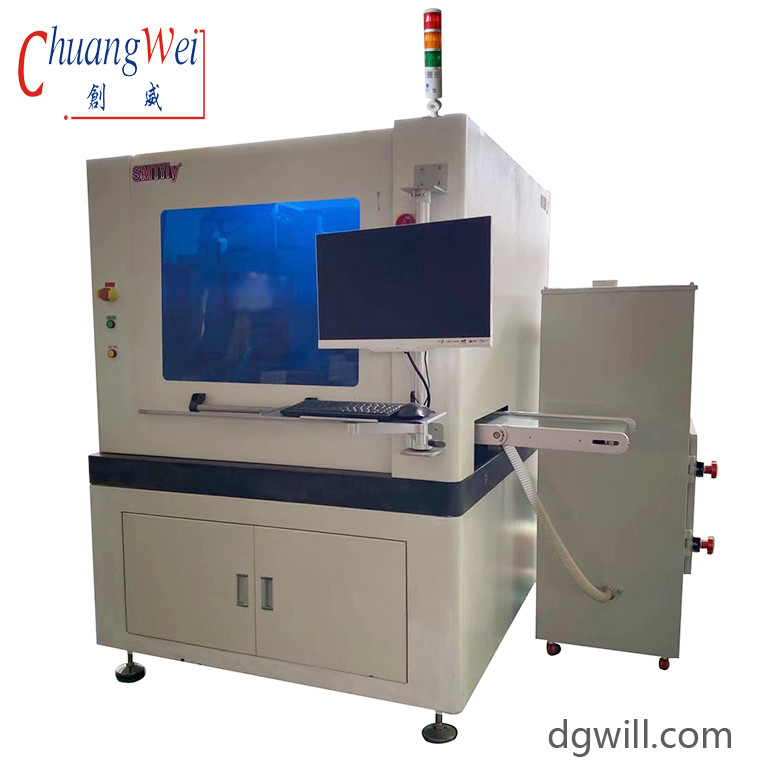

روتر جداسازی صفحه PCB با دقت بالا با KAVO Spindle 60000RPM، CW-F03
یک PCB آنلاین که به طور خاص برای برش اجزای PCBA ((پنت) به قطعات جداگانه استفاده می شود، با ساختار نصب شده بر روی ریل بدون برش جیگ. می تواند بلافاصله وارد تولید شود.با قابلیت نظارت استاتیک ESD، قطع بازخورد استرس، و تغییر ابزار خودکار، می تواند به سرعت بالای 60000 چرخش برسد.سیستم کنترل توسعه یافته بر اساس سیستم RM ما می تواند برنامه ریزی سریع و دقیق مشتری را تضمین کند.
ویژگی ها:
1. تغيير خودکار ابزار
2نظارت بر ESD
3.کاهش بازخورد خود
4.حالت تولید خودکار
5.ارتباط بین عملکرد آماری شرکت و مدیریت مشتریانسیستم ERP
6.می تواند مجهز به ضد انفجار باشدعملکرد جاروبرقی
سیستم برش با قابلیت اطمینان بالا
آلمان KAVO محور اصلی با سرعت بالا با حداکثر سرعت 60000 چرخش، با نظارت بر ولتاژ استاتیک ESD و توابع بازخورد فشار برش و تغییر ابزار خودکار.
مشخصات:
| مدل | CW-F03 |
| اندازه دستگاه | 1000*1200*1533 میلی متر |
| وزن | حدود 1900 کیلوگرم |
| حداکثر اندازه PCB | ۳۵۰*۳۵۰ میلی متر |
| ضخامت PCB | 0.4-6mm |
| ارتفاع انتقال | ۹۰۰±۵۰ میلی متر |
| جهت انتقال | چپ -> راست |
| سرعت انتقال | 1500mm/s ((max) / قابل تنظیم |
| نوع صفحه تغذیه | راه آهن راهنمای حمل و نقل از نوع بخش |
| تنظیم عرض ریل | اتوماتيك |
| سیگنال ارتباطات کامپیوترهای بالا و پایین | SMEMA |
| موقعیت گذاری PCB | چسباندن ریل های راهنمای بالا و پایین |
| سیستم انتخاب | سیستم چسب 360 درجه ای؛ حداکثر 2 گروه از نوزل های مکش خلاء، حداکثر 4 گروه از واحدهای انتقال کمربند ESD / پانل دسته |
| قطعه برش/سرعت | آلمان KAVO، 60،000 rpm/min |
| نوع خنک کننده | فشرده سازی هوا |
| نظارت بر ESD | آره |
| تغییر ابزار اتوماتیک | آره |
| کاهش بازخورد استرس | آره |
| چک کردن تیغه شکستن | آره |
| سرعت برش | 1-200mm/s |
| دقت برش | ±0.5mm |
| دقت موقعیت مجدد | ±0.01mm |
| سرعت حرکت هماهنگ | 1000mm/s |
| نوع صفحه بیرون | واحد حمل و نقل کمربند ESD / واحد انتقال پنل دسته |
| نوع جمع آوری زباله | از مسير بيرون |
| برنامه ریزی روش | برنامه GERBER برای وارد کردن / ویرایش نقشه از طریق سیستم بصری |
| تامین هوا | 5 تا 8 کیلوگرم در سانتی متر |
| منبع برق | AC380V±5٪، 50/60Hz، 3KW |
سیستم سوپر ویژن
یک سیستم دید ماشین دقیق که شامل دوربین صنعتی تصویربرداری آلمان، لنز موریتکس و منبع نور سطح اندازه گیری است؛
از تمام توابع کالیبراسیون، جبران و موقعیت مکانی ماشین پشتیبانی می کند و دارای ثبات بالا و ظرفیت ضد اختلال است.
سیستم گیرنده PCB با قابلیت اطمینان بالا
یک راه حل کامل بدون برش جیگ؛ دامنه اندازه کلیمپ PCB 2 میلی متر، دستگاه برداشت می تواند بارگذاری / بارگذاری را انجام دهد، با ثبات بالا و هزینه پایین.
سیستم انتقال پانل ESD ATPD
راه حل انتقال صفحه: PCB برش شده توسط سیستم کلیمپ به خط انتقال کمربند تحویل داده می شود و سپس از طریق خط انتقال ESD از طریق ماشین به خط مونتاژ ارسال می شود.یا توسط راه حل دستکاری شده سفارشی گرفته و به صورت محصول بارگذاری می شود.
راه حل ۲: استفاده از واحد ارسال دسته بندی شده ARM-۱ خط انتقال کمربند را از ماشین جدا کنید، واحد ارسال صفحه را از پشت ماشین وارد کنید.و به طور مستقیم پانل را به جعبه پفک در ARM-1 از طریق سیستم کلیمپینگ بارگیری کنیدراه حل به سادگی و راحتی مشخص شده است.
