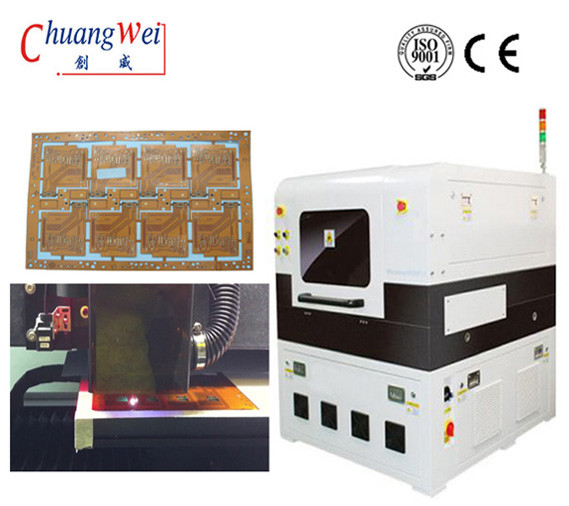

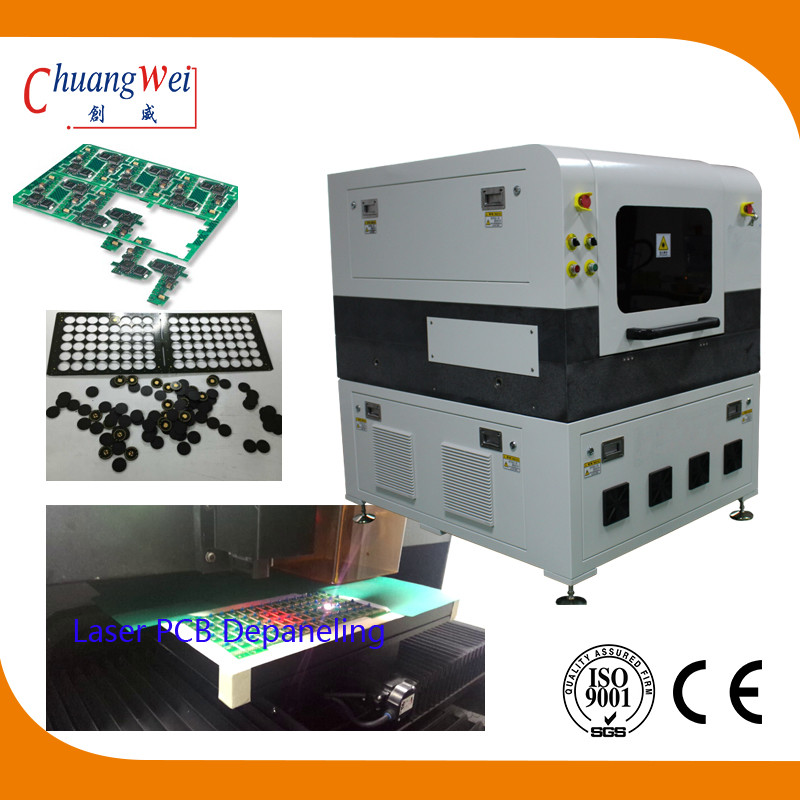

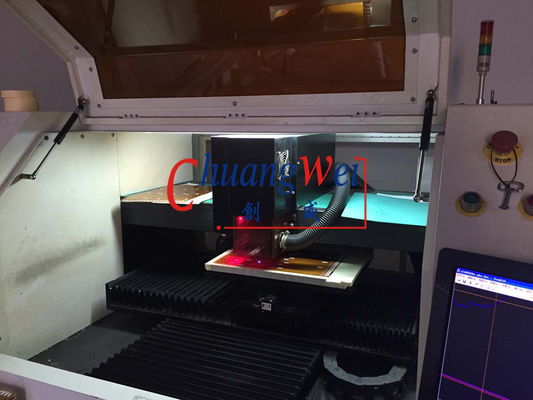

دستگاه جداکننده PCB لیزری 10 واتی UV Optowave برای جداسازی غیر تماسی
ماشین‌ها و سیستم‌های لیزر جداکننده PCB (سینگلاسیون) در سال‌های اخیر محبوبیت زیادی پیدا کرده‌اند.پانل‌زدایی/سینولاسیون مکانیکی با روش‌های مسیریابی، قالب‌گیری، و اره‌ای دیسینگ انجام می‌شود.با این حال، با کوچکتر شدن، نازک‌تر شدن، انعطاف‌پذیری و پیچیده‌تر شدن تخته‌ها، این روش‌ها فشار مکانیکی بیش‌تری را به قطعات وارد می‌کنند.تخته‌های بزرگ با زیرلایه‌های سنگین، این تنش‌ها را بهتر جذب می‌کنند، در حالی که این روش‌های مورد استفاده در تخته‌های پیچیده و در حال انقباض می‌تواند منجر به شکستگی شود.این به همراه هزینه های اضافی ابزار و حذف زباله های مرتبط با روش های مکانیکی، توان عملیاتی کمتری را به همراه دارد.
مدارهای انعطاف پذیر به طور فزاینده ای در صنعت PCB یافت می شوند و همچنین چالش هایی را برای روش های قدیمی ایجاد می کنند.سیستم‌های ظریف روی این بردها قرار دارند و روش‌های غیر لیزری برای بریدن آنها بدون آسیب رساندن به مدار حساس تلاش می‌کنند.روش جداسازی بدون تماس مورد نیاز است و لیزرها روشی بسیار دقیق برای سینگلاسیون بدون هیچ گونه خطر آسیب رساندن به آنها، صرف نظر از زیرلایه، ارائه می دهند.
چالش‌های جدا کردن صفحه با استفاده از اره‌های مسیریابی/قالب برش/دایس‌کن
از سوی دیگر، لیزرها به دلیل دقت بالاتر، فشار کمتر بر روی قطعات و توان عملیاتی بالاتر، کنترل بازار جداسازی و سینگلاسیون PCB را به دست می‌آورند.لایه برداری لیزری را می توان با یک تغییر ساده در تنظیمات برای انواع برنامه ها اعمال کرد.هیچ تیز کردن تیغه یا تیغه، قالب‌ها و قطعات مرتب‌سازی مجدد زمان سررسید، یا لبه‌های ترک خورده/شکستگی به دلیل گشتاور روی زیرلایه وجود ندارد.کاربرد لیزر در جداسازی PCB پویا و یک فرآیند غیر تماسی است.
مزایای جداسازی / سینگولاسیون PCB لیزری
مشخصات جداسازی PCB لیزری
| کلاس لیزر | 1 |
| حداکثرمنطقه کاری (X x Y x Z) | 300 میلی‌متر × 300 میلی‌متر در 11 میلی‌متر |
| حداکثرناحیه تشخیص (X x Y) | 300 میلی متر x 300 میلی متر |
| حداکثراندازه مواد (X x Y) | 350 میلی متر در 350 میلی متر |
| فرمت های ورودی داده | Gerber، X-Gerber، DXF، HPGL، |
| حداکثرسرعت ساختار | بستگی به کاربرد دارد |
| دقت موقعیت یابی | ± 25 میکرومتر (1 میل) |
| قطر پرتو لیزر متمرکز | 20 میکرومتر (0.8 میلی) |
| طول موج لیزر | 355 نانومتر |
| ابعاد سیستم (W x H x D) | 1000mm*940mm *1520 میلی متر |
| وزن | ~ 450 کیلوگرم (990 پوند) |
| شرایط عملیاتی | |
| منبع تغذیه | 230 VAC، 50-60 هرتز، 3 کیلو ولت آمپر |
| خنک کننده | هوا خنک (خنک کننده داخلی آب-هوا) |
| دمای محیط | 22 ± 2 درجه سانتی گراد @ ± 25 میکرومتر / 22 درجه سانتی گراد ± 6 درجه سانتی گراد @ 50 ± میکرومتر (71.6 ± 3.6 درجه فارنهایت @ 1 Mil / 71.6 ° F ± 10.8 ° F @ 2 Mil) |
| رطوبت | <60 % (غیر متراکم) |
| لوازم مورد نیاز | واحد اگزوز |
