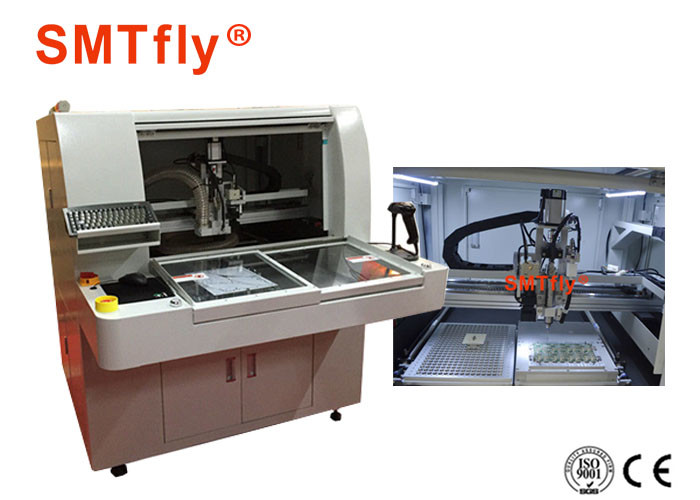

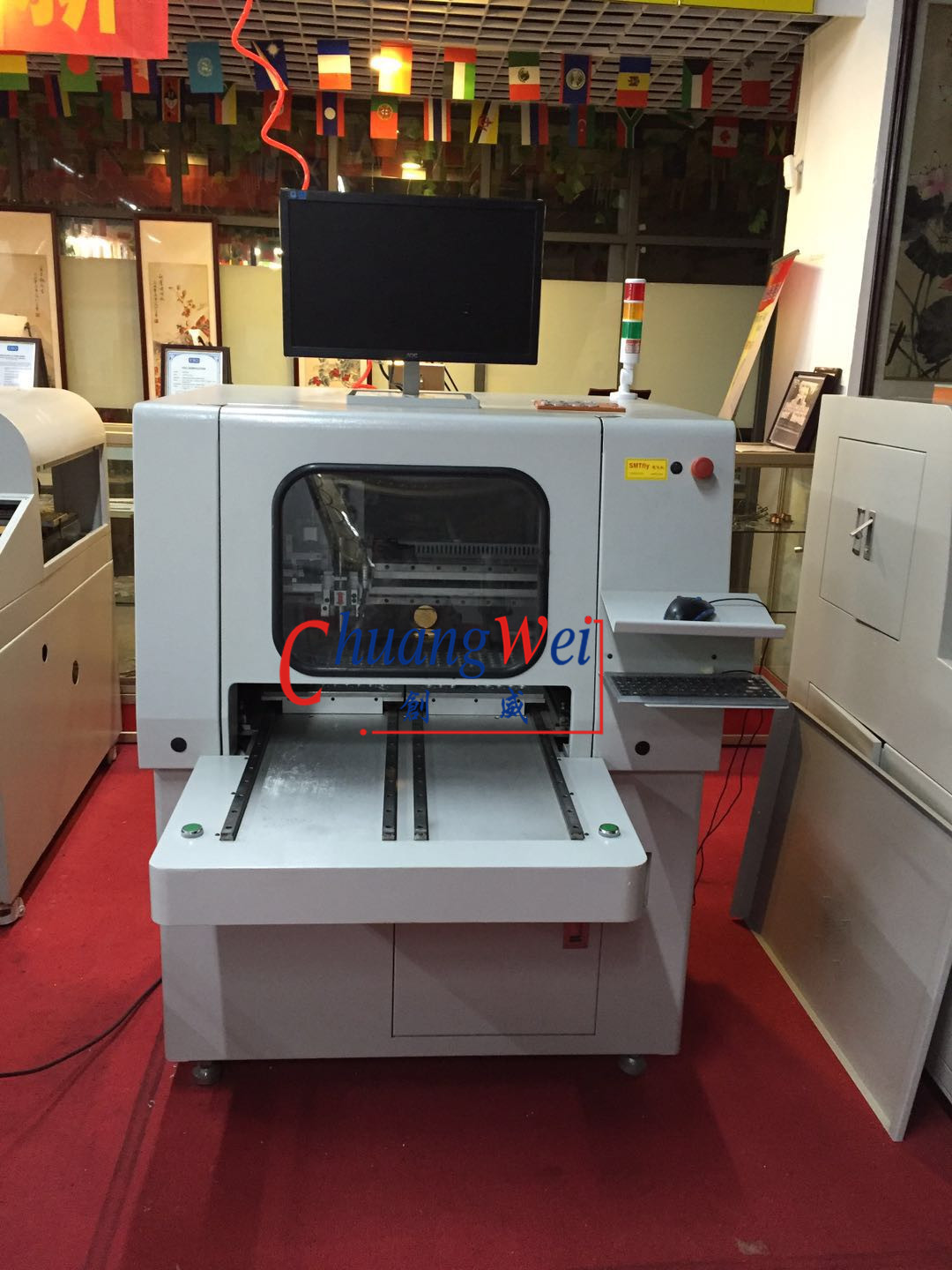

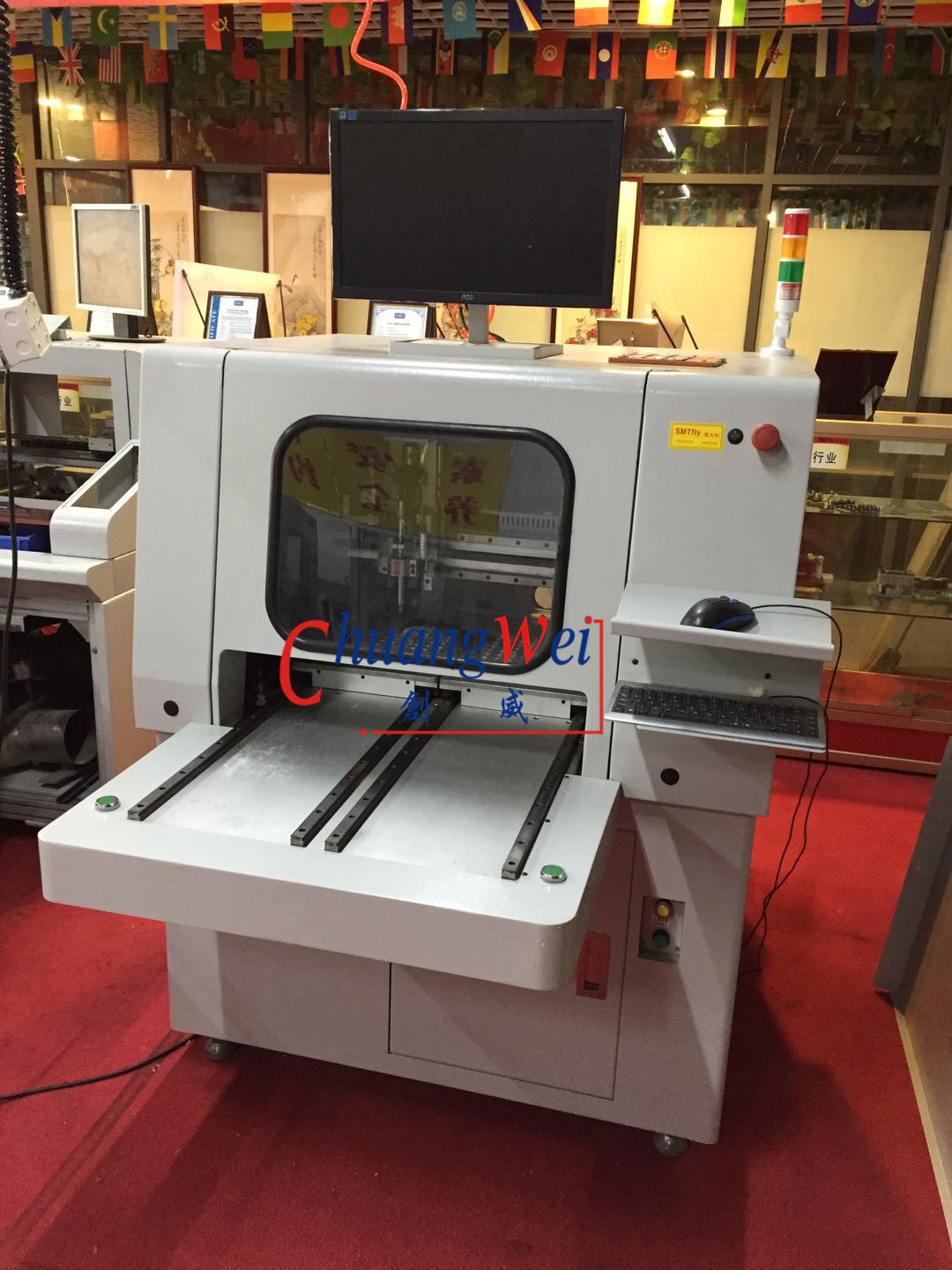

PCB Depanelizer PCB Router Machine با نرم افزار هوشمند Gerber Imported Function
پانلایزر PCBامکانات:
1. پایان برش صاف فقط با برش روتر.
2. اعوجاج کمی در PCB در حین برش وجود دارد زیرا از موتور دوک با فرکانس بالا استفاده می شود.1/10 پرس , 1/100 شکستن با دست است .
3. تغییر برنامه با یک لمس.
4. قادر به برش بوش و قوس با دستگاه روتر، کاهش محدودیت در طراحی PCB.
5. کد QR یا برنامه برش انتخاب خودکار JIG BIT را بخوانید یا مطابقت بین برنامه برش و JIG را بررسی کنید.
6. مجموعه قدرتمند گرد و غبار چسبندگی گرد و غبار را روی PCB به حداقل رساند.
7. توسعه بیت روتر با کارایی بالا که عمر بیت و زباله های امدادی را افزایش می دهد.
8. هزینه PCB را کاهش دهید زیرا نیازی به ایجاد شیار V روی PCB نیست
پانلایزر PCBمشخصات:
| I. سخت افزار | |
| مدل ها / انواع سیستم | ویندوز 7 |
| به طور کلی | |
| FootPrint (LxWxH) | 800mm*850mm*1700mm |
| وزن (تقریبی) | 350 کیلوگرم |
| پایه های دستگاه قابل تنظیم (برای ارتفاع) | 60 تا 110 میلی متر |
| دستکاری کننده | |
| موتور دستکاری | سری پاناسونیک MINAS A5 |
| تکرارپذیری دستکاری | 0.001 میلی متر |
| پیکربندی محور | |
| حداکثر سفر محور (X،Y،Z) | 400mm*650mm*50mm |
| ایستگاه کاری | |
| تعیین موقعیت هیئت مدیره | موقعیت یابی فیکسچر، موقعیت دهی جهانی انگشتانه، تصحیح بینایی |
| بارگیری/تخلیه | کتابچه راهنمای |
| محدوده مسیریابی | 300mm*280mm |
| ضخامت پانل | 3 میلی متر |
| تثبیت | |
| فیکسچر سفت و سخت | انگشتانه جهانی و فیکسچر ضد الکتریسیته ساکن |
| گیره بالا | استفاده از موقعیت یابی سوراخ |
| موتور اسپیندل | |
| قدرت | 100 وات |
| حداکثرسرعت | 60000 دور در دقیقه |
| خنک کننده | خنک کننده طبیعی و هوا خنک |
| اندازه بیت روتر | 3mm*3mm |
| تغییر ابزار | از آچار مخصوص استفاده کنید |
| قابلیت مسیریابی | |
| حداکثر سرعت مسیریابی | 100mm/s |
| تکرارپذیری | 0.02 میلی متر |
| سیستم خلاء | |
| قدرت | موتور تک فاز 0.75KW220V |
| فیلتراسیون | عمودی و افقی |
| خدمات رفاهی | |
| قدرت | 1.5 کیلووات AC220V |
| منبع هوا | 4 ~ 5 کیلوگرم بر سانتی متر مربع |
| II.نرم افزار و برنامه نویسی | |
| پلت فرم سیستم | ویندوز 7 |
| پایداری سیستم | 24 ساعت بدون استثنا |
| سیستم بینایی | سیستم تصحیح تراز بینایی دقیق CCD (سری SONY 250) |
| برنامه نويسي | |
| برخط | برنامه نویسی آنلاین |
| تابع ویرایش | راست، مورب، قوس دایره ای، دایره |
| تعداد برنامه های قابل نصب | یک مکان ذخیره سازی را با توجه به نیاز مشتری انتخاب کنید |
| دوربین CCD را برای برنامه نویسی پیکربندی کنید | CCD Fangchen F130 High Precision |
| جبران قطر بیت ابزار | زوایای مختلف را برای جبران کاربر برای انتخاب اشکال مختلف ارائه دهید |
| تنظیم فاصله (فاصله) تغییر فیلتر | فیلتر تمیز کردن خودکار و جعبه جمع آوری گرد و غبار هنگام تکمیل پردازش هر بار به صورت متمرکز |
| مانیتورهای عملیات | |
| چراغ برج 3 رنگ | مانیتور نور 3 رنگ شرایط کار دستگاه |
| تشخیص شکست ابزار | تشخیص خودکار عمر ابزار و استفاده از زمان |
| تشخیص گرمای بیش از حد موتور | عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین |
| تشخیص اضافه بار سروو | اضافه بار، خط طبیعی، عملکرد حفاظت از ولتاژ کم است |
| ردیابی عمر ابزار | تشخیص زمان عمر ابزار |
| شمارنده برد PCB | اقلام برش، شمارش برش، روش های متنوع شمارش. |
| زنگ تغییر فیلتر خلاء | برای خلاء فیلتر استفاده نمی شود |
| تاریخچه خطای ماشین | این نرم افزار به طور خودکار تمام حافظه آلارم ها را ضبط می کند |
| III.دقت | |
| دقت موقعیت یابی محور | 0.01 میلی متر |
| دقت مسیریابی | 0.02 میلی متر |
| IV.ایمنی | |
| منطقه کاری محصور | با استفاده از چهار محافظ مهر و موم |
| سنسورهای اینترلاک درب | سنسور میکرو سوئیچ |
| دکمه توقف اضطراری | آره |
مشخصات فنی جداکننده PCB:
1. دقت ساختاری، بار به طور مساوی، برای از بین بردن استرس داخلی
2. ایمن، آسان برای کار
3. برای الکترونیک، تلفن های همراه، کامپیوتر، PCB، FPC (برد مدار چاپی انعطاف پذیر)
مزایا و خدمات ما:
1. PCB depanelizer تولید کنندگان اصلی، امتیازات قیمت
2. خدمات پشتیبانی فنی روز وعده
3. محدود کردن رسیدگی به شکایات، نیم ساعت به مشتریان
4. کارشناسان Depanel، ارائه زیر برنامه PCB حرفه ای
5. نصب و آموزش در محل موجود است
