PCB Separation V Cut PCB Depaneling برای خط تولید روشنایی LED
مشخصات دستگاه برش PCB
| مدل | SMTfly-1SJ |
| حداکثر طول برش | نامحدود |
| طول سکو | 1.2 / 2.4 متر می تواند مطابق با نیاز مشتری باشد |
| اندازه دستگاه برش PCB | 420 X 280 X 400 میلی متر |
| سرعت برش | 0 - 400 میلی متر بر ثانیه |
| ضخامت برش | 1.0-3.5 میلی متر |
توصیف کردن :

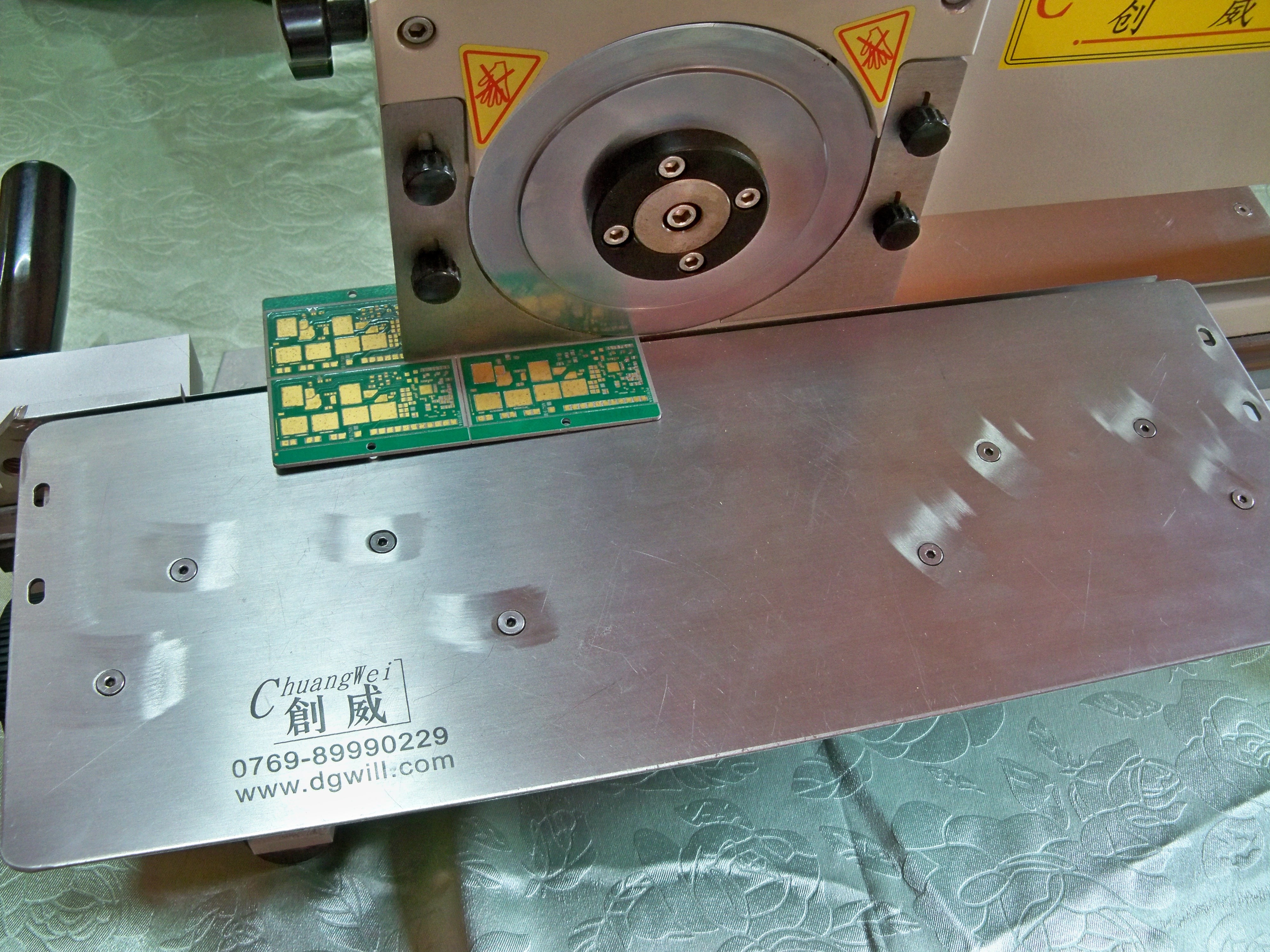

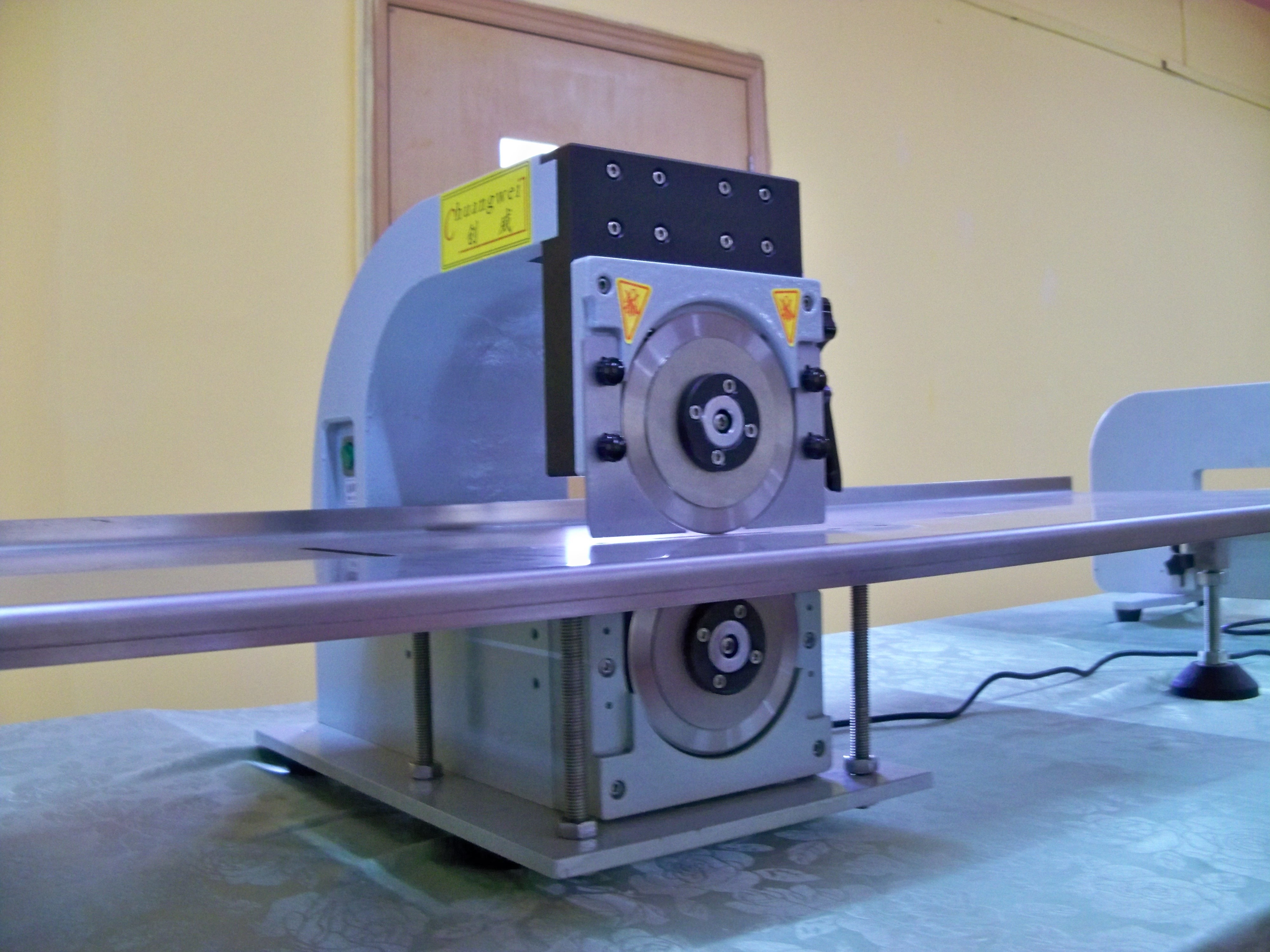

این دستگاه با استفاده از روش برش چندگانه ، برش صفحه مدار که توسط شش قطعه چاقوی مدور انجام می شود ، نوسان دو قطعه برای یک مجموعه ، یک واحد برش ، کاملاً سه گروه را تشکیل می دهد.کل فرایند برش به سه مرحله تقسیم می شود ، اولین مجموعه تیغه 40٪ برد مدار را برش می دهد ، سپس دسته دوم را تکمیل می کند 40٪.آخرین مجموعه تیغه محصولات را برای پایان کار جدا می کند.از آنجا که هر مقدار برش کم است ، بنابراین روند برش تنش نسبت به روش سنتی برش ، بیش از 80 reduced کاهش می یابد ، صفحه مدار به خوبی شکسته می شود لبه آن صاف و صاف است ، صفحه صاف است.
امکانات :
|
1 |
طول برد PCB می تواند نامحدود باشد |
|
2 |
با استفاده از فولاد پرسرعت تنگستن تایوان ، دوام تیغه بالاتر است ، در صورت تقسیم بستر آلومینیوم ، عمر تیغه می تواند به یک سال برسد. |
|
3 |
تیغه بالا و پایین را می توان به طور دقیق تنظیم کرد |
|
4 |
همانطور که دستگاه از روش برش چند برابر استفاده می کند ، بنابراین روند برش نیز پایدار است.سکوی گسترده فولاد ضد زنگ مجهز به دمپر قابل تنظیم ، که برای برش عرض های مختلف صفحه مدار لامپ مقاله مناسب است. |
|
5 |
کار آسان ، سرعت بالا |
لطفا توجه داشته باشید:
چاقوهای گرد اغلب برای جداسازی صفحات بدون عارضه یا قطع ضایعات حاشیه کافی است.اگرچه جداسازی همزمان با چاقوهای خطی در تمام طول تخته (بعنوان مثال CWVC-2L CWVC-450 CWVC-3) برای تخته های درجه یک با اجزای درست تا خط تقسیم ، کیفیت بهتری حاصل می شود .
