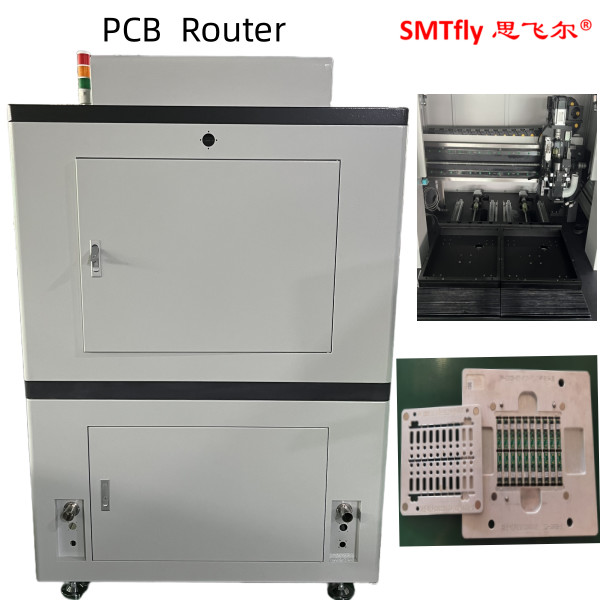

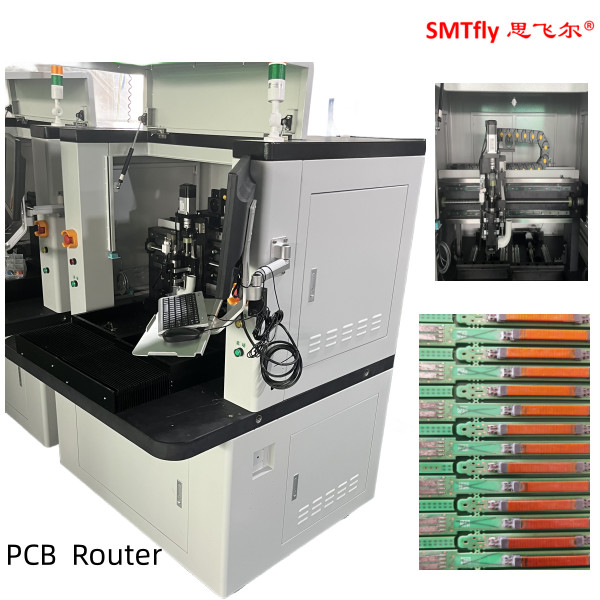

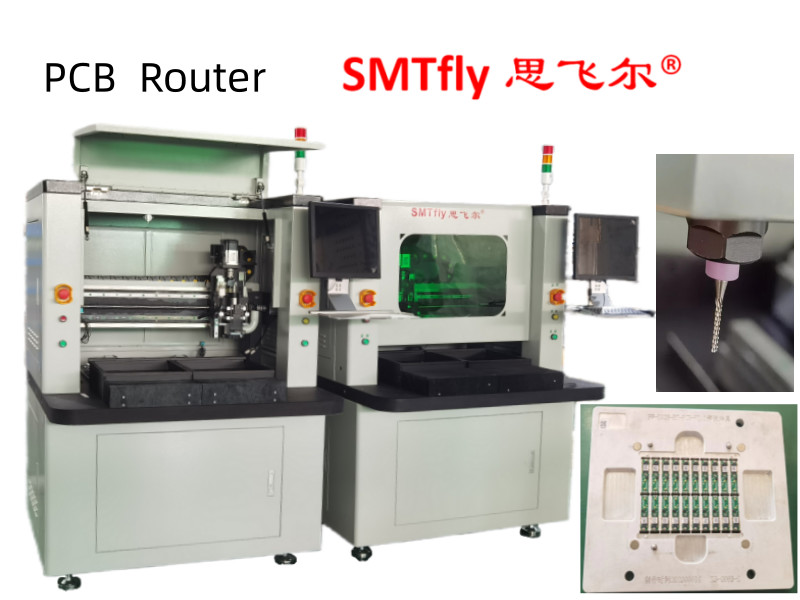

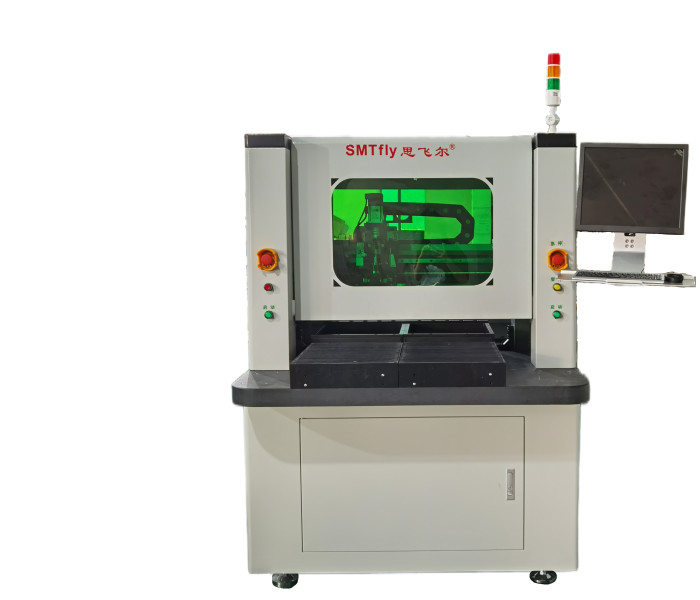

برنامه ریزی تجهیزات روتر PCB با دقت بالا با قیمت مناسب
1لیست قطعات ماشین
|
I. سخت افزار |
|
|
اسپیندل |
فندل و اینورتر ستاره صبح |
|
CCD |
دوربین های صنعتی Sony 520 |
|
لنز |
کامپيوتر EX2C |
|
گره بزن |
TBI واردات پیچ توپ زمین دقیق |
|
راهنما |
گسترش HIWIN ریل راهنمای خطی وارداتی |
|
موتور |
سری JiaBao LCF |
|
کارت کنترل I/O |
HFC PCI-9074 |
|
کارت کنترل راننده |
HFC PCI-9074 |
|
کارت I/O |
PCI-9074-64pcs/-38pcs |
|
پاکسازی استاتیک |
سری STATIC-ST401A |
|
کامپیوتر |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
رابط ماشین |
AOC LCD17، ماوس لوگیتک |
|
2.نرم افزار |
|
|
سیستم کنترل |
ویندوز XP حرفه ای (Service3,v.3244) |
|
عملیات GUI |
ویندوز ایکس پی چینی |
|
ویرایش برنامه |
خط داخلی |
|
سیستم بینایی |
تعویض CCD AOTU |
|
سیستم کنترل |
F10.2 نسخه |
2پارامترهای عملکرد
|
به طور کلی |
|
|
ابعاد ((W*D*H) |
1220mm*1450mm*1420mm |
|
وزن |
۵۵۰ کیلو |
|
تغییر ارتفاع |
۶۰ تا ۱۱۰ میلی متر |
|
دستکاری کننده |
|
|
نوع موتور |
سری JiaBao |
|
تکرار پذیری موقعیت |
0.001mm |
|
ناحیه کار محور ((max)) |
680mm*360mm*50mm |
|
محل کار |
|
|
تثبیت PCB |
استاندارد، تخصص |
|
بارگذاری و تخلیه PCB |
راهنما |
|
اندازه PCB (حداکثر) |
322mm*322mm |
|
ضخامت PCB (حداکثر) |
5 میلی متر |
|
تثبیت |
|
|
تثبیتات سفتی |
استاندارد |
|
تثبیت تثبیت |
ماشین آلات |
|
موتور اسپیندل |
|
|
قدرت |
۴۰۰ وات |
|
اسپیندل |
50000 دور/دقیقه |
|
محافظت |
خنک سازی خود / باد |
|
برشگر تغییر |
تخصص |
|
قابلیت مسیر دهی |
|
|
سرعت برش ((حداکثر)) |
100mm/s |
|
سرعت رانندگی ((حداکثر)) |
۳۰۰۰ میلی متر در ثانیه |
|
دقت برش |
0.01 میلی متر |
|
سیستم خلاء |
|
|
قدرت خلاء |
2.2KW AC 380V |
|
خلاء |
سرب |
|
خدمات عمومی |
|
|
قدرت |
2.2KW AC380V |
|
تامین هوا |
2 تا 5 کیلوگرم در سانتی متر مربع |
|
برنامه نویسی |
|
|
ویرایش برنامه |
خط داخلی |
|
ویرایش تابع |
خط، قوس، دایره، منحنی U |
|
ذخیره سازی برنامه |
HDD |
|
سیستم بینایی |
رنگ SONE CCD |
|
برش فرنیچر آفست |
اتومبیل |
|
تنظیمات خلاء |
اتومبیل |
|
نظارت بر عملیات |
|
|
شاخص |
حالت دستگاه |
|
چک ابزار |
مدت عمر ابزار تشخیص خودکار، استفاده از آزمایش زمان |
|
محافظت از موتور |
دارای عملکرد محافظت از بیش از حد گرم شدن، بیش از حد بار، ولتاژ پایین |
|
بررسی محرک بیش از حد بارگیری |
دارای اضافه بار، خط طبیعی است، تابع حفاظت از ولتاژ پایین |
|
زمان قابل استفاده ابزار |
مدت عمر ابزار تشخیص خودکار |
|
آمار داده ها |
مدل جدا از تخته، شمارش جدا، روش های مختلف شمارش |
|
سوابق خطا |
نرم افزار به طور خودکار تمام آلارم ها را در حافظه دستگاه ثبت می کند |
|
III. دقت |
|
|
دقت محور |
0.001mm |
|
دقت برش |
0.1 میلی متر |
|
IV. ایمنی |
|
|
حفاظت از محیط کار |
با چهار محافظ مهر و موم شده |
|
سنسور درب |
سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
|
دکمه توقف نیاز |
|
3شرح عملکرد
1) X10 زوم در تصویر برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد
2) دو میز کشویی به طور همزمان حرکت ورودی و خارج را برای کاهش زمان تک برای بهره وری بهتر فراهم می کند.
3) AUTO MARK سیستم آفست.CCD تصویر می تواند بررسی و شبیه سازی مسیر یا مسیر برای کاهش اشتباه غیر ضروری قبل از برش
4) بیت روتینگ به طور خودکار بلند می شود و به نقطه برنامه ریزی شده بعدی تغییر می کند و سپس برای افزایش عمر بیت روتینگ برش می دهد.
5) طراحی درب ایمنی در صنعت
6) تصویر CCD می تواند مسیر یا مسیر را بررسی و شبیه سازی کند تا اشتباهات غیر ضروری را قبل از برش کاهش دهد
