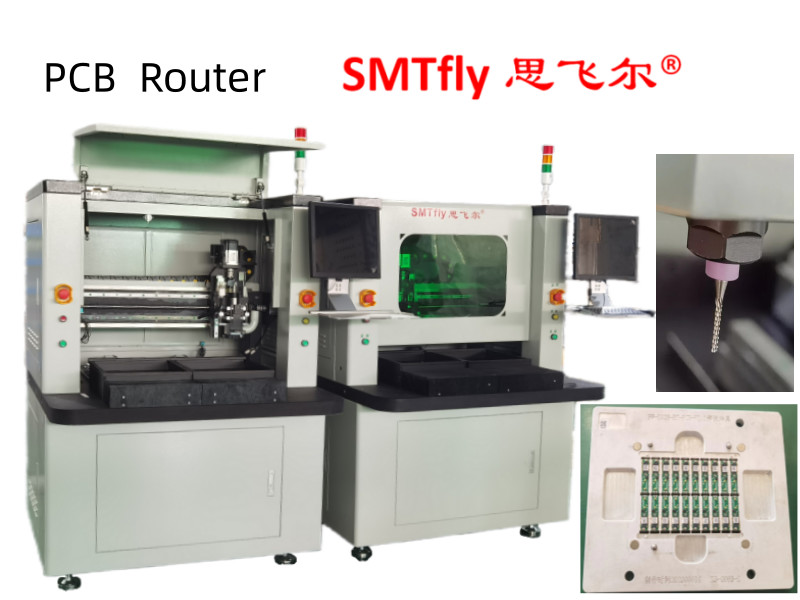

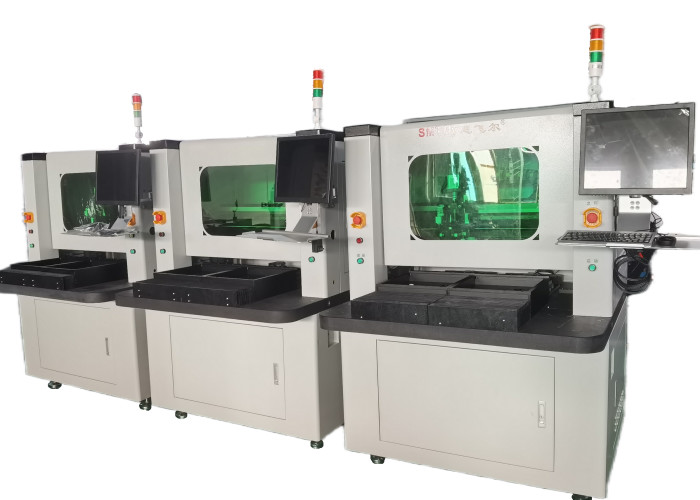

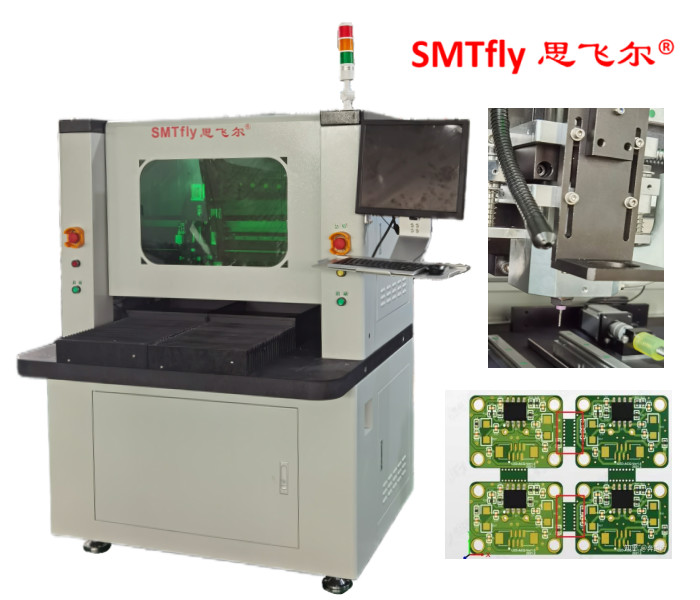

PCB Depaneling برای صنعت کامپیوتر با دقت 0.001mm محور
تجهیزات سخت افزاری
SPINDLE Spindle و اینورتر
CCD: دوربین های صنعتی سری 520 سونی
لنز: کامپيوتر EX2C
پیچ: TBI واردات پیچ توپ زمین دقیق
راهنما: HIWIN گسترش واردات خطی ریل راهنما
موتور: سيريز JiaBao LCF
کارت کنترل I/O: HFC PCI-9074
کارت کنترل راننده: HFC PCI-9074
کارت ورودی و خروج: PCI-9074-64pcs/-38pcs
پاکسازی استاتیک: سری STATIC-ST401A
کامپیوتر: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
رابط ماشین: AOC LCD17، ماوس لوگیتک
نرم افزار
| سیستم کنترل | ویندوز XP حرفه ای (Service3,v.3244) |
| عملیات GUI | ویندوز ایکس پی چینی |
| ویرایش برنامه | خط داخلی |
| سیستم بینایی | تعویض CCD AOTU |
| سیستم کنترل | F10.2 نسخه |
پارامترهای عملکرد
به طور کلی
ابعاد ((W*D*H): 1220mm*1450mm*1420mm
وزن: 550 کيلوگرم
تغییر ارتفاع: 60 ~ 110mm
دستکاری کننده
نوع موتور: سری JiaBao
تکرار موقعیت: 0.001mm
مساحت کار محور ((حداکثر): 680mm*360mm*50mm
محل کار
تثبیت PCB: استاندارد، تخصص
بارگذاری و تخلیه PCB: دستی
اندازه PCB (حداکثر): 322mm*322mm
ضخامت PCB (حداکثر): 5mm
تثبیت
ثابت کردن سفتی: استاندارد
تثبیت: ماشین آلات
موتور اسپیندل
قدرت: 400W
اسپندل: 50000 دور/دقیقه
حفاظت: خنک کننده خود / باد
برشگر تغییر: تخصص
قابلیت مسیر دهی
سرعت برش: 100mm/s
سرعت رانندگی (حداکثر): 3000mm/s
دقت برش:0.01 میلی متر
سیستم خلاء
قدرت خلاء:2.2KW AC 380V
لوله خلاء
خدمات عمومی
قدرت: 2.2KW AC380V
عرضه هوا: 2 ~ 5 کیلوگرم / سانتی متر مربع
برنامه نویسی
برنامه ویرایش: Inline
تدوین تابع: خط، قوس، دایره، منحنی U
حافظه برنامه: هارد دیسک
سیستم بینایی: SONE رنگ CCD
برش فرش: AUTO
تنظیمات خلاء:
نظارت بر عملیات
شاخص: شاخص حالت ماشين
بررسی ابزار: تشخیص خودکار مدت عمر ابزار، استفاده از تست زمان
حفاظت از موتور: دارای عملکرد محافظت از گرم شدن بیش از حد، بار بیش از حد، ولتاژ پایین
بررسی فشار بیش از حد موتور: دارای فشار بیش از حد است، خط طبیعی است، عملکرد محافظت از ولتاژ پایین
زمان قابل استفاده ابزار: عمر ابزار تشخیص اتوماتیک
آمار داده ها: الگوی جدا از هیئت مدیره، جدا کردن شمارش، روش های مختلف شمارش
ثبت خطا: نرم افزار به طور خودکار تمام آلارم ها را در حافظه دستگاه ثبت می کند
III. دقت
دقت محور: 0.001mm
دقت برش: 0.1mm
IV. ایمنی
حفاظت از منطقه کاری: با چهار محافظ مهر و موم شده
سنسور درب: سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری)
دکمه توقف نیاز
3شرح عملکرد
1) X10 زوم در تصویر برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد
2) دو میز کشویی به طور همزمان حرکت ورودی و خارج را برای کاهش زمان تک برای بهره وری بهتر فراهم می کند.
3) AUTO MARK سیستم آفست.CCD تصویر می تواند بررسی و شبیه سازی مسیر یا مسیر برای کاهش اشتباه غیر ضروری قبل از برش
4) روتینگ بیت به طور خودکار بلند و تغییر به نقطه برنامه ریزی شده بعدی سپس برش به طول عمر زمان روتینگ بیت
5) طراحی درب ایمنی در صنعت
6) تصویر CCD می تواند مسیر یا مسیر را بررسی و شبیه سازی کند تا اشتباهات غیر ضروری را قبل از برش کاهش دهد
4.درخواست
