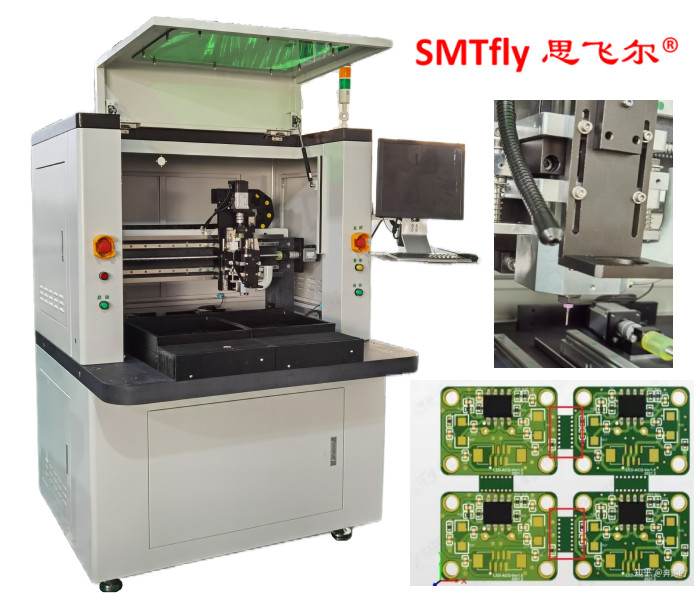

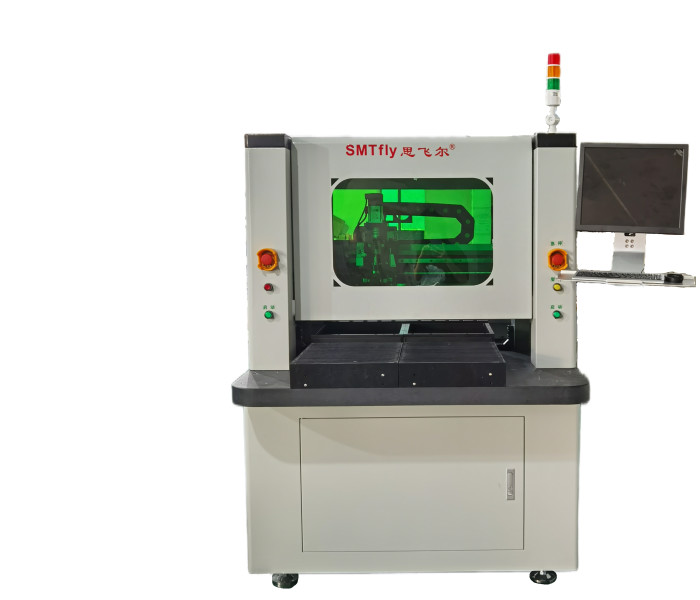

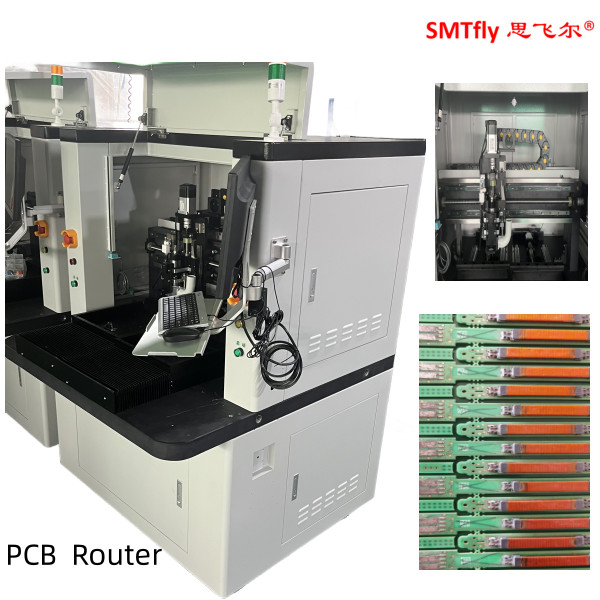

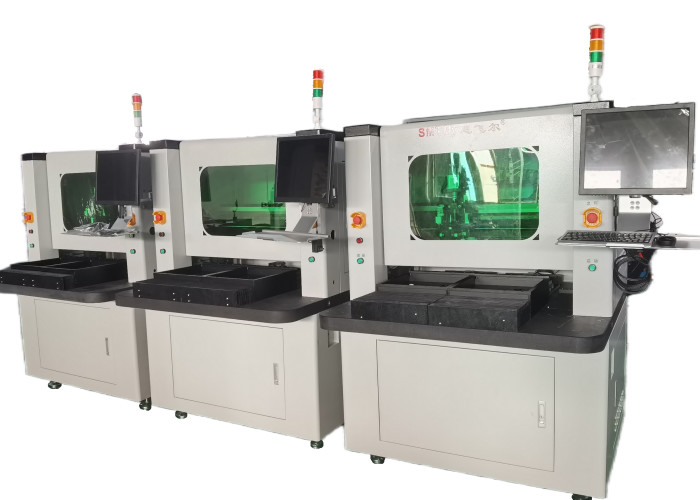

PCB Depaneling CNC PCB Router Machine با میز کار دوگانه،PCB Depanelizerپروفيل:
ماشین برش بصری اتوماتیک CW-F01 آخرین محصول پیشرفته طراحی شده از یک نسل جدید است، با (Machine Vision) عملکرد شناسایی و اصلاح بصری خودکار،استفاده شده توسط سیستم محرک servo Panasonic با دقت بالا برای تحقق موقعیت سریع و دقیق، ارائه دقت در 0.001mm حداکثر برای اطمینان از کیفیت بالا از برش و بهره وری بالا.
مشخصات نرم افزار:
|
سیستم کنترل |
ویندوز XP حرفه ای (Service3,v.3244) |
|
عملیات GUI |
ویندوز ایکس پی چینی |
|
ویرایش برنامه |
خط داخلی |
|
سیستم بینایی |
تعویض CCD AOTU |
|
سیستم کنترل |
F10.2 نسخه |
سخت افزار:
SPINDLE Spindle و اینورتر
|
CCD |
دوربین های صنعتی Sony 520 |
|
لنز |
کامپيوتر EX2C |
|
گره بزن |
TBI واردات پیچ توپ زمین دقیق |
|
راهنما |
گسترش HIWIN ریل راهنمای خطی وارداتی |
|
موتور |
سری JiaBao LCF |
|
کارت کنترل I/O |
HFC PCI-9074 |
|
کارت کنترل راننده |
HFC PCI-9074 |
|
کارت I/O |
PCI-9074-64pcs/-38pcs |
|
پاکسازی استاتیک |
سری STATIC-ST401A |
|
کامپیوتر |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
رابط ماشین |
AOC LCD17، ماوس لوگیتک |
پارامترهای عملکرد:
|
به طور کلی |
|
|
ابعاد ((W*D*H) |
1220mm*1450mm*1420mm |
|
وزن |
۵۵۰ کیلو |
|
تغییر ارتفاع |
۶۰ تا ۱۱۰ میلی متر |
|
دستکاری کننده |
|
|
نوع موتور |
سری JiaBao |
|
تکرار پذیری موقعیت |
0.001mm |
|
ناحیه کار محور ((max)) |
680mm*360mm*50mm |
|
محل کار |
|
|
محل کار |
استاندارد، تخصص |
|
بارگذاری و تخلیه PCB |
راهنما |
|
اندازه PCB (حداکثر) |
322mm*322mm |
|
ضخامت PCB (حداکثر) |
5 میلی متر |
|
تثبیت |
|
|
تثبیتات سفتی |
استاندارد |
|
تثبیت تثبیت |
ماشین آلات |
|
موتور اسپیندل |
|
|
قدرت |
۴۰۰ وات |
|
اسپیندل |
50000 دور/دقیقه |
|
محافظت |
خنک سازی خود / باد |
|
برشگر تغییر |
تخصص |
|
قابلیت مسیر دهی |
|
|
سرعت برش ((حداکثر)) |
100mm/s |
|
سرعت رانندگی ((حداکثر)) |
۳۰۰۰ میلی متر در ثانیه |
|
دقت برش |
0.01 میلی متر |
|
سیستم خلاء |
|
|
قدرت خلاء |
2.2KW AC 380V |
|
لوله خلاء |
|
|
خدمات عمومی |
|
|
قدرت |
2.2KW AC380V |
|
تامین هوا |
2 تا 5 کیلوگرم در سانتی متر مربع |
گواهینامه CE
