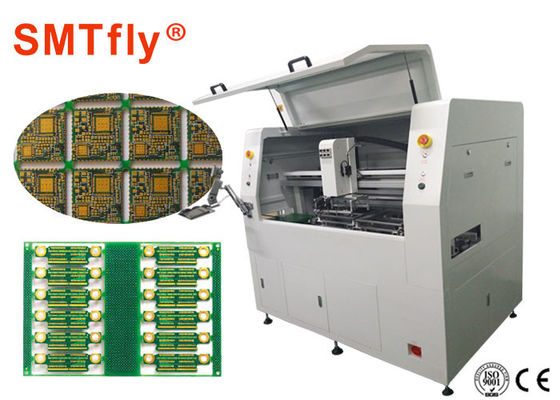

ماشین امتیاز دهی PCB برای کنترل 4 محور با لبه برش صاف

جدا کننده PCB دو اسلاید برای بهترین راه حل جداسازی با لبه برش صاف

ویژگی ها:

1جدا کننده PCB دو اسلاید

2استرس کم

3. لبه برش تیز

4. بارگیری / تخلیه دستی

5. برش با سرعت بالا با کنترل 4 محور

6آموزش آسان با پردازش تصویر

توضیحات

مبادله کننده دو طرفه

این مبدل کار فضای کاری را به طور همزمان در داخل و خارج فراهم می کند تا زمان بیکار را محدود کند که به نوبه خود به حداکثر مقدار خروجی می رسد.

تکرار مسیر

کاربر فقط نیاز به تنظیم دو نقطه مرجع برای تکرار یک مسیر مشابه در صرفه جویی در زمان برنامه نویسی دارد.

بخش دادن بیت روت

کاربر می تواند یک فاصله تعیین شده را تنظیم کند و بیت مسیریابی را به سمت بالا یا پایین حرکت دهد تا بخش جدیدی از بیت را برای برش تخته ها برای ضرب عمر بیت مسیریابی ایجاد کند.

رابط کاربری دوستانه

سیستم ویندوز ایکس پی و رابط کاربری گرافیکی (GUI) پذیرفته شده است که به کاربر امکان می دهد برنامه را به راحتی یاد بگیرد و از آن استفاده کند. یک تصویر 10 × زوم در صفحه نمایش برای تنظیم همه نقاط نشان داده می شود.

مشخصات

• تنظیم دستگاه: 2 ایستگاه
• منطقه کار: X: 320mm، Y: 320mm، Z: 60mm
• منطقه برش: حداکثر: X: 320mm، Y: 320mm حداقل: X: 100mm، Y: 100mm Z: 15mm
• ارتفاع قطعات PCB: طرف بالا: 15mm طرف پایین: 45mm ((با جیگ خاص)
• ضخامت PCB: 0.5 تا 3.0 میلی متر
• قطر بیت روتر: 0.8 ~ 2.0 mm ((اختیاری: بیش از 2.0mm)
• دقت برش: ± 0.10 mm
• دقت موقعیت: ± 0.01mm
• تکرار پذیری موقعیت: ± 0.02mm
• تعداد محورهای مورد استفاده: 7 محور (X، YL، YR، Z، حمل، P/P، کانویر).
• سرعت رانندگی (حداکثر): X، YL، YR: 1000mm/sec، Z: 750mm/sec
• سرعت برش (حداکثر): X، Y، Z: 100mm/sec (این مطابق با مشخصات بیت برای بهترین تنظیم سرعت است)
• موتور اسپندل: موتور فرکانس متغیر با سرعت بالا 150W (حداکثر.50،000دوره در دقیقه)
• تغییر بیت: دستی
• قابلیت برش: خطی، دایره ای، منحنی U، قوس، منحنی L
• موتور محور: 7 محور (150W AC servo motors)
• تعداد تغییر بیت: حداکثر 2
• برنامه ریزی مسیر: ورودی مختصات مستقیم یا هدایت دستی با دوربین CCD × 10
• سنسور منطقه ایمنی: n/a
• تشخیص شکستن بیت: استاندارد
• ذخیره برنامه: هارد دیسک
• پشتیبان گیری برنامه: USB
• سیستم عامل: ویندوز 7
• رابط انسان-ماشین: صفحه نمایش لمسی مانیتور صنعتی + صفحه کلید + ماوس
• تنظیم کنویر: تنظیم دستی حداکثر: Y: 350mm حداقل: Y: 100mm
• ظرفیت بار حمل کننده: حداکثر: 2 کیلوگرم
• بارگیری و تخلیه PCB: خودکار
• منبع برق: 3 فاز AC220V±3٪ 50Hz/ 60Hz، 3.5 kw
• هوا: 0.5Mpa
• ابعاد: (W)2002mm x (D)1279mm x (H)1716mm + برج سیگنال 578mm
• وزن: حدود 500 کیلوگرم
