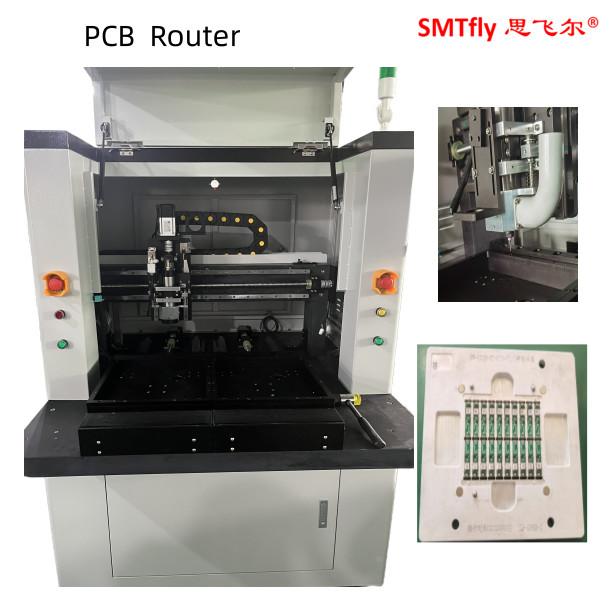

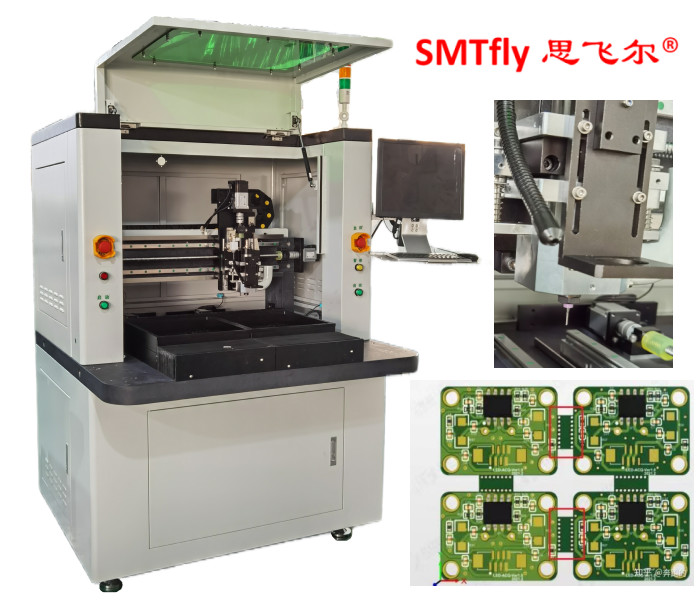

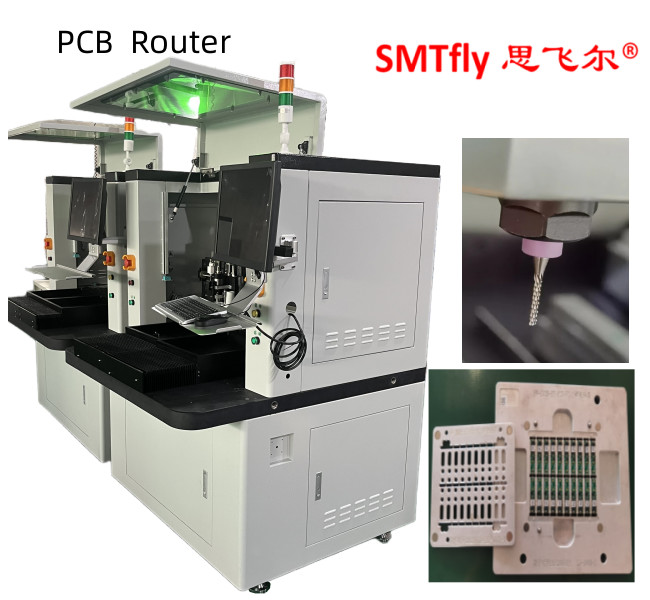

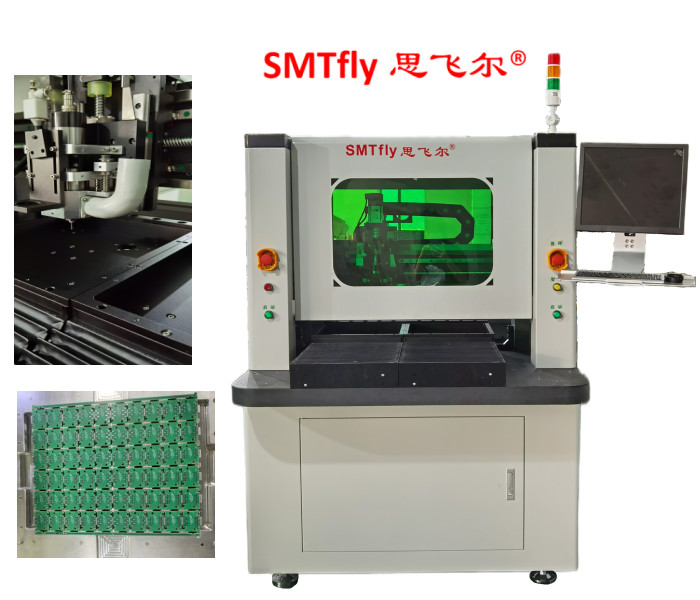

دستگاه PCB Depaneling دستگاه PCB Routing برای تابلوهای PCB با ضخامت 0.6-3.5mm ویژگی ها:
1. فقط با برش روتر برش صافي رو به پايان مي رسونه
2در زمان برش PCB انحراف کمی وجود دارد چون از موتور اسپندل فرکانس بالا استفاده می شود.این یک دهم فشار و یک صد شکستن دست است.
3. يکتاچ براي تغيير برنامه
4قادر به برش لايه و قوس با دستگاه روتر، کاهش محدودیت در طراحی PCB.
5. کد QR یا JIG BIT خود انتخاب برنامه برش را بخوانید ، یا توافق بین برنامه برش و JIG را بررسی کنید.
6جمع آوری گرد و غبار قدرتمند به حداقل رساندن چسبندگی گرد و غبار بر روی PCB کمک می کند
7يه روتر با عملکرد بالا رو توسعه دادم که طول عمر رو گسترش داد و زباله هاي کمي رو هم از بين برد
8. کاهش PCB هزینه چون نیازی به ساخت V-خروجی بر روی PCB
مشخصات:
| ابعاد ((W*D*H): | 1220mm*1450mm*1420mm |
| وزن: | ۵۵۰ کیلو |
| تغییر ارتفاع: | ۶۰ تا ۱۱۰ میلی متر |
| نوع موتور: | سری JiaBao |
| قابلیت تکرار موقعیت: | 0.001mm |
| ناحیه کار محور ((max): | 680mm*360mm*50mm |
| ثابت کردن PCB: | استاندارد، تخصص |
| بارگذاری/فروریز PCB: | راهنما |
| اندازه PCB (حداکثر): | 322mm*322mm |
| ضخامت PCB (حداکثر): | 5 میلی متر |
| تکیه های سفتی: | استاندارد |
| تثبیت تثبیت: | ماشین آلات |
| قدرت: | ۴۰۰ وات |
| اسپندل: | 50000 دور/دقیقه |
| محافظت: | خنک سازی خود / باد |
| برش دهنده ی تغییر: | تخصص |
جاروبرقی:
| مدل | SMTfly-F01-SV |
| ابعاد | 650*400*1300 میلی متر |
| مواد | S/S 41 فولاد کربن |
| راه کنترل | ساختگی |
| فیلتر | کوله بدون بافت با سوزن 100درصد پلی استری |
| حالت سقوط | جویستیک دستی + مرکز ثقل گرد و غبار به طور خودکار سقوط می کند |
| موتور | 2HP، 1.5KW، 380V |
| فشار استاتیک | 2000mmAQ |
| قطر مکش خلاء | 50 میلی متر |
| ترتیب کیسه فیلتر | 8 PCS، 120 ((D) mm*500 ((L) mm |
| درمان سطح | تقویم گذاری یک طرفه |
| روش تمیز کردن | جعبه گرد و غبار نوع کشو |
| چرخ موقعیت | 4 عدد، 65*12 میلیمتر |
| چرخ دست | دو عدد |
| وزن | 150 کيلوگرم |
| یادآوری | درب ورودی از لاستیک نرم مهر و موم شده و درب شفاف |
عملیات:
مرحله 1: قبل از شروع، تعیین کنید که آیا موتور جهت حرکت عادی است یا نه، و زمانی که آن استدرست است، آزمایش نیروی کشش قوی از مکش پورت، خروجی هوا دارای مکش قوی است؛ در غیر این صورت نيرو ضعيف کافي نيست
مرحله 2: می توان آن را به طور مداوم برای 24 ساعت استفاده کرد، به دلیل پاکسازی غبار غیر خودکار، باید متوقف شود زمانی که پودر و مکش منبع آلودگی ضعیف باشد.
مرحله ۳: عصاره پاک کننده گرد و غبار دستی در سمت چپ یا راست درب بازرسی قرار دارد. هنگامی که دستگاه متوقف می شود، عصاره گرد و غبار به جلو و عقب حرکت می کند.به طوری که گرد و غبار متصل به کیسه فیلتر به جعبه جمع آوری گرد و غبار می افتد.
مرحله ۴: گرد و غبار اتاق جمع آوری گرد و غبار را به طور منظم با توجه به مقدار گرد و غبار پاک کنید زمانی که 70٪ پر باشد، در غیر این صورت، آن را بیش از حد
مرحله پنجم: هنگامی که گرد و غبار تمیز می شود، ابتدا خاموش می شود، و سپس پس از اینکه تجهیزات به طور کامل متوقف می شود، پودر را تمیز می کند.جعبه جمع آوری گرد و غبار را در موقعیت ثابت جمع کننده گرد و غبار قرار دهید، و قطعات مهر و موم شده و به استفاده ادامه می دهند.
مرحله 6: درب بازرسی یک لوله پارچه فیلتر است، گرد و غبار از طریق لوله پارچه فیلتر می شود و گاز خروجی هوا پاک است.
