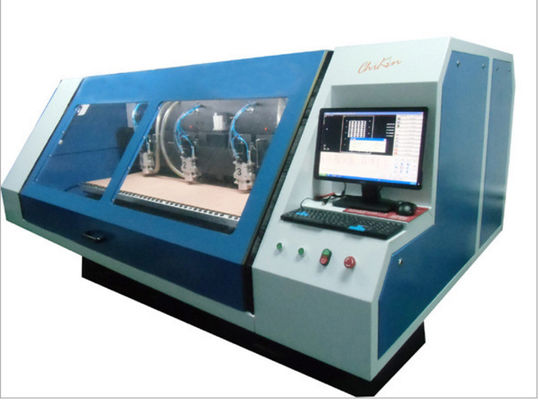

نمونه اولیه CNC V-Cut PCB Separator PCB Depaneling AC220v 50 / 60hz
پارامترهای پیکربندی:
|
مورد |
پارامتر |
تذکر |
|
اندازه |
1900 × 2280 × 1585 میلی متر |
L * W * H |
|
ارتفاع کار |
920 ± 50 میلی متر |
|
|
وزن |
3000 کیلوگرم |
|
|
منبع تغذیه |
AC 220 ولت ، 50/60 هرتز |
|
|
ظرفیت |
3.0 کیلو وات |
|
|
فشار هوا |
5 کیلوگرم در سانتی متر مربع |
|
|
سیستم عامل |
حداکثر: 1550 میلی متر * 630 میلی متر |
|
|
ضخامت |
0.3 ~ 3.2 میلی متر |
|
|
مشخصات تیغه |
قطر خارجی: φ120 میلی متر قطر داخلی: φ25.4 میلی متر |
|
|
موقعیت یابی |
قطر: 2 میلی متر (7 عدد) |
|
|
حداقل فاصله بین اولین خط نمره V و سوراخ پین |
4.5 میلی متر |
|
|
ضخامت تیغه |
2 میلی متر |
|
|
V-شیار دقت ضخامت باقیمانده |
2 میلیون پوند |
|
|
دقت شیار V شیار |
2 میلیون پوند |
|
|
شیار V دقت موازی |
2 میلیون پوند |
|
|
سرعت برش تیغه |
6000 دور در دقیقه |
|
|
سرعت برش |
0 ~ 50 متر در دقیقه |
|
|
جابجا کردن سرعت |
حداکثر 70M / MIN |
|
|
گردآورنده گرد و غبار |
لوله کشی 2 در 3.5 کیلو وات |
لوازم جانبی ماشین:
|
لوازم جانبی |
نام تجاری |
محل مبدا |
تذکر |
|
راهنمای راه آهن |
PMI |
تایوان |
|
|
راهنمای پیچ |
TBI |
تایوان |
|
|
سرو موتور |
فوجی الکتریک |
ژاپن |
|
|
موتور اسپیندل |
فوجی الکتریک |
ژاپن |
|
|
رایانه شخصی |
HP |
چین |
رایانه تجاری HP 19 ” |
|
بدن |
سنگ مرمر |
جینان چین |
ویژگی:
1. با توجه به ویژگی های ماشین VB-CUT اتوماتیک PCB / MCPCB شامل چندین رشته ، ساخت سیستم نمونه سازی دیجیتال اتوماتیک PCB / MCPCB V-CUT که از طراحی و شبیه سازی مشترک چند رشته ای در مرحله طراحی ویژگی های محصول و عملکرد برای بررسی و آزمایش استفاده می کند ، عملکرد محصول برای رسیدن به اهداف طراحی ، حل تعارضات و تداخل بین رشته های مختلف برای دستیابی به اتصال بهینه ، که کیفیت محصول و عملکرد سیستم را تا حد زیادی بهبود می بخشد.
2. تمام پایه ماشین با استفاده از "Tarzan Qing" یا "Jinan Qing" گرانیت ، و مجبور به از بین بردن تجربه ، سختی قوی ، ثبات خوب است.
3. درایو موقعیت یابی محور XYZ با استفاده از درایو موتور سروو AC با کارایی بالا ، برای دستیابی به یک موقعیت دقیق با دقت بالا و افزایش موثر بهره وری.
4. سیستم انتقال و هدایت دقیق: راهنمای خطی دقیق و پیچ توپی دقیق ، دنده با دقت بالا ، محل.
5. با عملکرد خنجر برای پردازش پیچیده چاقو PCB / MCPCB پیچیده
6. موجود برای ماشینکاری با دقت بالا برای اندازه های مختلف صفحه شیار V 0.4 ~ 3.2 mm ضخامت مختلف تخته
7. اولین چاقو در مرکز PIN ناخن 4.5 میلی متر بالاتر از حداقل ذخیره قرار دارد
8. حداقل قطر سنگ زنی چاقو 114 میلی متر ، بالاترین عمر ابزار
9. استفاده از WINDOWS رابط کاربری چینی ، به عنوان پردازش داده ها و مدیریت شماره مورد.
10. مناسب برای یک لایه و دو طرفه ، چند لایه ، تشکیل سطح جلویی استفاده از صفحه ورق آلومینیوم.
11. در طول پردازش V-CUT ، با کنترل خودکار سنج ، عملکرد تشخیص ضخامت باقیمانده.
12. واردات ژاپن از موتور اسپیندل پرسرعت ، شیار V بدون لبه ، عمر ابزار بیشتر است
13. از سیستم های کنترل هوشمند ، بدون وقفه ، عملکرد پایدار ، آسان برای تعمیر خطا استفاده کنید.
14. چاقو ، کنترل عددی گرافیکی عمیق چاقو ، دقت بالا ، یادگیری آسان ، تنظیم کل.
15. اطلاعات را همزمان با AB ، فرمان مصنوعی ، پردازش اولیه وارد کنید.
16. سیستم جمع آوری گرد و غبار بسیار کارآمد (اختیاری) ، که می تواند محیط کارگاه را تمیز نگه دارد
