6000RPM Sycotec Spindle دو جدول PCB روتر برای MCPCB بوردها مشخصات روتر PCB:
راه حل برای پاکسازی بدون استرس
سیستم خلاء گرد و غبار بسیار کارآمد مبتنی بر لوله
پاکسازی دقیق و دقیق برای PCB های متراکم
نرم افزار پیشرفته پردازش تصویر برای برنامه ریزی مسیرهای روتر عملکرد نقطه و کلیک را ارائه می دهد
تعویض تراز خودکار توسط دوربین CCD
عملکرد کاربر پسند
طول عمر بتی توسط تنظیم خودکار عمق بتی روتر
زمان بهتر حرف زدن
نیاز به نگهداری کم
قیمت معقول
ربات خطی بدون کالیبراسیون
مزایای روتر PCB
هيچ راه بهتري براي ساخت يه برد مداري چاپي وجود نداره تا با روتر PCB مااین PCB depaneler پاسخ برای PCB depaneling بدون دردسر از طریق استخدام یک روتر کمی است که به حداقل رساندن استرس بر روی اجزایاسپندل با سرعت بالا که در ماشین گنجانده شده است، برش را سرعت می دهد و دقت را حفظ می کند، در حالی که همچنین اجازه می دهد تا طرح های پنل انعطاف پذیر با الگوهای برش مختلف باشد.PCB depaneler ما نیز به کاهش در جایگزین بیت با روتر ما سیستم تنظیم عمق بیت، که به طور خودکار تا 5 سطح عمق تغییر می کند. حداکثر سرعت برش بیت روتر PCB 50 میلی متر در ثانیه است ، در حالی که سرعت سفر حداکثر 800 میلی متر در ثانیه است.با یک سیستم خلاء گرد و غبار مبتنی بر لامپ های داخلی، سیستم مطمئن است که تمیز و کارآمد است. این از انحراف جلوگیری می کند و از قدرت خلاء برای موثرترین جمع آوری گرد و غبار استفاده می کند.
کار آسان روتر PCB
آسان برای استفاده، نرم افزار پردازش تصویر از روتر PCB باعث می شود برنامه ریزی مسیرهای برش با تکنولوژی نقطه و کلیک ساده باشد،که همچنین به طور خودکار برای تراز با یک دوربین CCD جبران می شود. با لمس ساده یک دکمه خارجی PCB Depaneling می تواند به سرعت برای عملیات آسان آغاز شود و از طریق آسان برای استفاده از حالت پیش برنامه ریزی،کار کردن ماشین آلات حتی کم تر شده است.. PCB depaneler نیز بسیار کم نگهداری است، به عنوان ماشین طراحی شده است برای دسترسی آسان و تعمیرات. ساختار قاب و موتور پیچ کار بر روی یک محور X، Y و Z،در حالی که پرتوی سرامیکی برای ارائه 60،000 دور در دقیقه برای چرخش.
مقرون به صرفه PCB روتر
با توجه به انواع مزاياي ارائه شده توسط سيستم هاي دمنلنگ و سهولت استفاده از دستگاه، بدون شک قيمت عملي است.نه تنها نیازها در زمینه آموزش و پرورش با کارایی و سادگی مورد توجه قرار می گیرند، اما هزینه پایین پول و زمان را صرفه جویی خواهد کرد.
مشخصات روتر PCB:
|
I. سخت افزار |
|
|
اسپیندل |
فندل KAVO ((مدل:4025) |
|
CCD |
دوربین های صنعتی Sony 520 |
|
لنز |
کامپيوتر EX2C |
|
گره بزن |
TBI واردات پیچ توپ زمین دقیق |
|
راهنما |
گسترش HIWIN ریل راهنمای خطی وارداتی |
|
موتور |
سری JiaBao LCF |
|
کارت کنترل I/O |
HFC PCI-9074 |
|
کارت کنترل راننده |
HFC PCI-9074 |
|
کارت I/O |
PCI-9074-64pcs/-38pcs |
|
پاکسازی استاتیک |
سری STATIC-ST401A |
|
کامپیوتر |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
رابط ماشین |
AOC LCD17، ماوس لوگیتک |
|
2. نرم افزار |
|
|
سیستم کنترل |
ویندوز XP حرفه ای (Service3,v.3244) |
|
عملیات GUI |
انگلیسی ویندوز ایکس پی |
|
ویرایش برنامه |
خط داخلی |
|
سیستم بینایی |
تعویض CCD AOTU |
|
سیستم کنترل |
F12نسخه.88 |
|
به طور کلی |
|
|
ابعاد ((W*D*H) |
1280mm*1450mm*1480mm |
|
وزن |
۷۵۰ کیلو |
|
تغییر ارتفاع |
۶۰ تا ۱۱۰ میلی متر |
|
دستکاری کننده |
|
|
نوع موتور |
سری JiaBao |
|
تکرار پذیری موقعیت |
0.001mm |
|
ناحیه کار محور ((max)) |
890mm*560mm*50mm |
|
محل کار |
|
|
تثبیت PCB |
استاندارد، تخصص |
|
بارگذاری و تخلیه PCB |
راهنما |
|
اندازه PCB (حداکثر) |
450*350 میلی متر |
|
ضخامت PCB (حداکثر) |
5 میلی متر |
|
تثبیت |
|
|
تثبیتات سفتی |
توابع مخصوص |
|
تثبیت تثبیت |
ماشین آلات |
|
موتور اسپیندل |
|
|
قدرت |
150 وات |
|
اسپیندل |
۶۰۰۰۰ دور/دقیقه |
|
محافظت |
خنک سازی خود / باد |
|
برشگر تغییر |
تخصص |
|
قابلیت مسیر دهی |
|
|
سرعت برش ((حداکثر)) |
80mm/s |
|
سرعت رانندگی ((حداکثر)) |
2500mm/s |
|
دقت برش |
0.01 میلی متر |
|
سیستم خلاء |
|
|
قدرت خلاء |
3.5KW AC 380V |
|
خلاء |
سرب |
|
خدمات عمومی |
|
|
قدرت |
2.0KW AC380V |
|
تامین هوا |
۴-۶ کیلوگرم در سانتی متر |
|
برنامه نویسی |
|
|
ویرایش برنامه |
خط داخلی |
|
ویرایش تابع |
خط، قوس، دایره، منحنی U |
|
ذخیره سازی برنامه |
HDD |
|
سیستم بینایی |
رنگ SONE CCD |
|
برش فرنیچر آفست |
اتومبیل |
|
تنظیمات خلاء |
اتومبیل |
|
نظارت بر عملیات |
|
|
شاخص |
حالت دستگاه |
|
چک ابزار |
مدت عمر ابزار تشخیص خودکار، استفاده از آزمایش زمان |
|
محافظت از موتور |
دارای عملکرد محافظت از بیش از حد گرم شدن، بیش از حد بار، ولتاژ پایین |
|
بررسی محرک بیش از حد بارگیری |
دارای اضافه بار، خط طبیعی است، تابع حفاظت از ولتاژ پایین |
|
زمان قابل استفاده ابزار |
مدت عمر ابزار تشخیص خودکار |
|
آمار داده ها |
مدل جدا از تخته، شمارش جدا، روش های مختلف شمارش |
|
سوابق خطا |
نرم افزار به طور خودکار تمام آلارم ها را در حافظه دستگاه ثبت می کند |
|
III. دقت |
|
|
دقت محور |
0.001mm |
|
دقت برش |
0.1 میلی متر |
|
IV. ایمنی |
|
|
حفاظت از محیط کار |
با چهار محافظ مهر و موم شده |
|
سنسور درب |
سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
|
دکمه توقف نیاز |
|

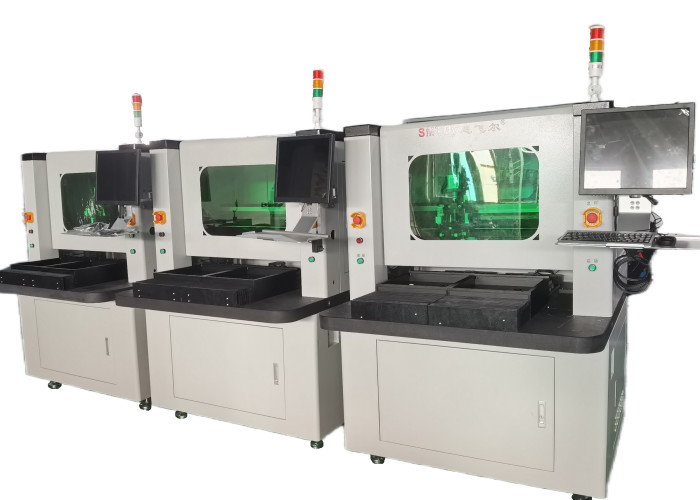

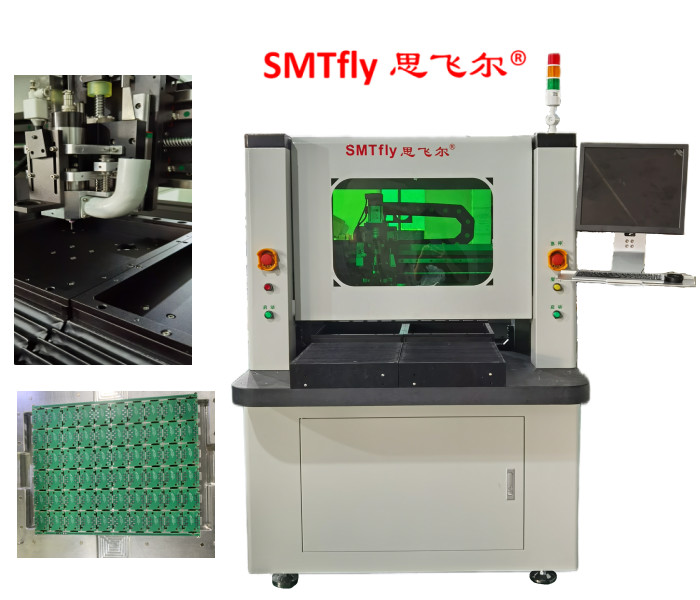

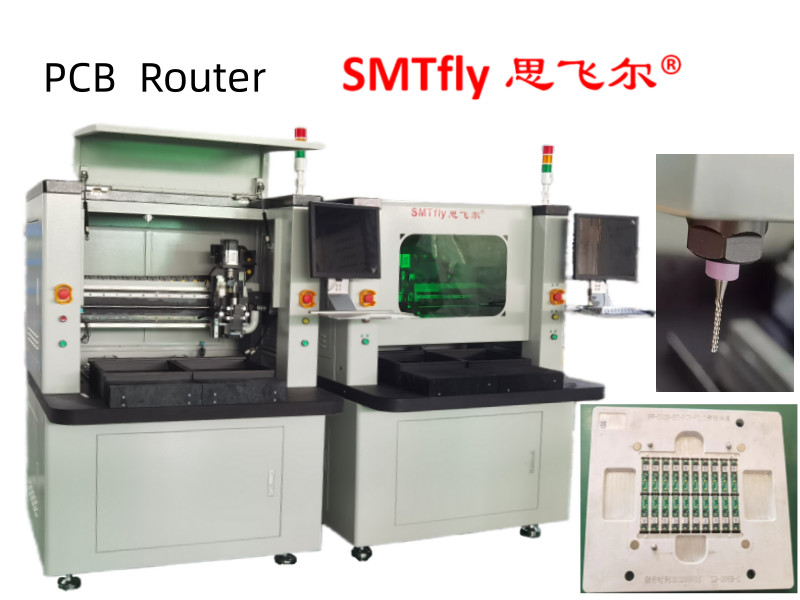

بسته بندی عکس از PCB روتر وتنظیم بیت روت برای طول عمر طولانی تر:
