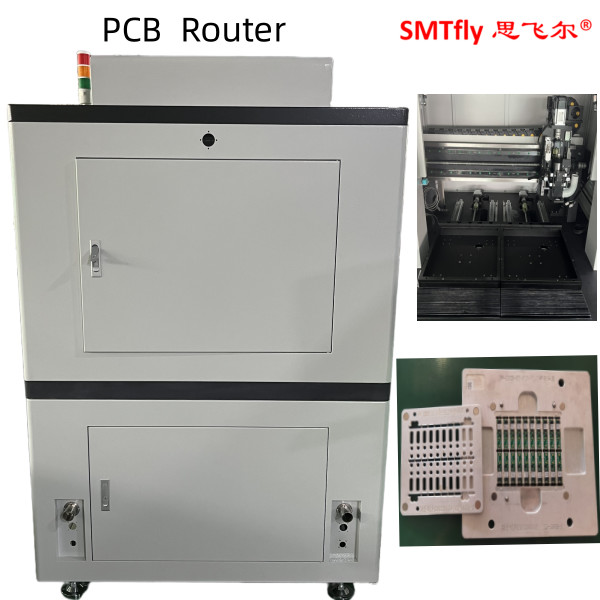

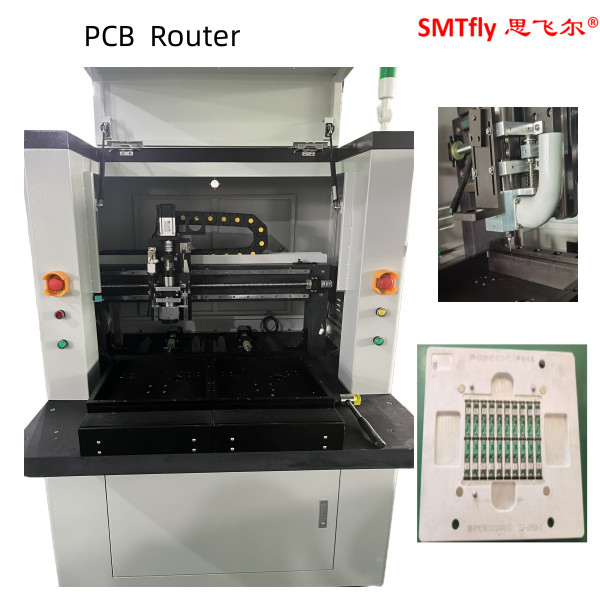

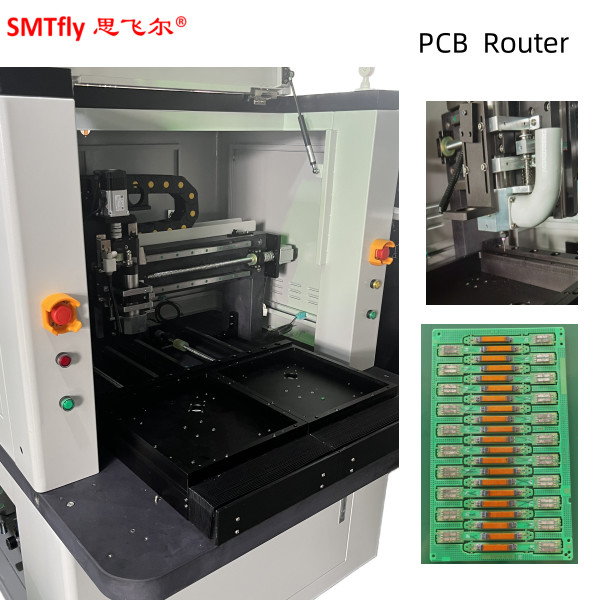

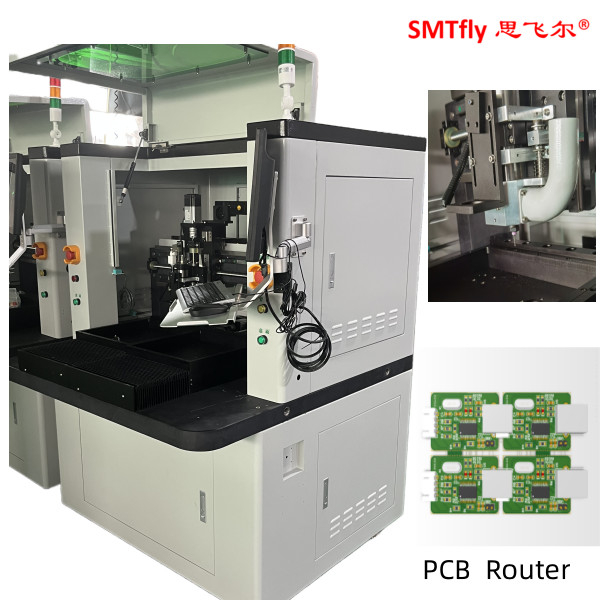

یک کشو Pcb روتر با سیستم تصحیح تراز دید Ccd دقیقSMTfly-F02 پارامترهای فنی:
|
I.برنامه های سخت افزاری |
|
|
مدل ها / انواع سیستم ها |
ویندوز XP حرفه ای |
|
به طور کلی |
|
|
اثر پا (LxWxH) |
800mm*850mm*1700mm |
|
وزن (تقریباً) |
150 کیلوگرم |
|
پایه های قابل تنظیم ماشین (برای ارتفاع) |
۶۰ تا ۱۱۰ میلی متر |
|
دستکاری کننده |
|
|
موتور دستکاری |
سری Panasonic MINAS A5 |
|
تکرار پذیری دستکاری کننده |
0.001mm |
|
پیکربندی محور |
|
|
حداکثر حرکت محور (X,Y,Z) |
400mm*650mm*50mm |
|
محل کار |
|
|
موقعیت هیئت مدیره |
موقعیت گیری تکه، موقعیت گیری جهانی انگشت، اصلاح بینایی |
|
بارگیری/فرار |
راهنما |
|
محدوده مسیر |
320mm*320mm |
|
ضخامت پنل |
3 میلی متر |
|
تثبیت |
|
|
تثبیتات سخت |
انگشت universal و لامپ ضد ایستاتیک |
|
کلیمپ بالا |
استفاده از موقعیت سوراخ |
|
موتور اسپیندل |
|
|
قدرت |
100 وات |
|
حداکثر سرعت |
۶۰۰۰۰ دور/دقیقه |
|
خنک کننده |
خنک کننده طبیعی و خنک کننده هوا |
|
اندازه بیت روتر |
3mm*3mm |
|
تغییر ابزار |
از کليد مخصوص استفاده کنيد |
|
موتور اسپیندل |
|
|
قدرت |
100 وات |
|
حداکثر سرعت |
۶۰۰۰۰ دور/دقیقه |
|
خنک کننده |
خنک کننده طبیعی و خنک کننده هوا |
|
اندازه بیت روتر |
3mm*3mm |
|
تغییر ابزار |
از کليد مخصوص استفاده کنيد |
|
قابلیت مسیر دهی |
|
|
حداکثر سرعت مسیر |
100mm/s |
|
تکرار |
0.02 میلی متر |
|
سیستم خلاء |
|
|
قدرت |
0.75KW220V موتور تک فاز |
|
فیلتر کردن |
عمودی و افقی |
|
خدمات عمومی |
|
|
قدرت |
1.5KW AC220V |
|
تامین هوا |
۴ تا ۵ کیلوگرم در سانتی متر مربع |
|
II. نرم افزار و برنامه نویسی |
|
|
پلت فرم سیستم |
ویندوز XP حرفه ای (Service3,v.3244) |
|
ثبات سیستم |
24 ساعت بدون استثنا |
|
سیستم بینایی |
سیستم تصحیح تراز دید CCD دقیق (سیری SONY 250) |
|
برنامه نویسی |
|
|
آنلاین |
برنامه نویسی آنلاین |
|
عملکرد ویرایش |
راست، قطبی، دایره ای، دایره ای |
|
تعداد برنامه هایی که می توانند نصب شوند |
انتخاب محل ذخیره سازی با توجه به نیاز مشتری |
|
برای برنامه نویسی دوربین CCD را تنظیم کنید |
Fangchen F130 CCD با دقت بالا |
|
جبران قطر ابزار |
فراهم کردن زاویه های مختلف برای جبران برای کاربر به انتخاب شکل های مختلف |
|
تنظیم فیلتر تغییر فاصله |
فیلتر تمیز کردن خودکار و جعبه جمع آوری گرد و غبار به گرد و غبار زمانی که پردازش هر بار به صورت متمرکز انجام می شود. |
|
نظارت بر عملیات |
|
|
چراغ برج سه رنگ |
3-رنگ نور نظارت بر شرایط کار ماشین |
|
چراغ برج سه رنگ |
تشخیص خودکار عمر ابزار و زمان استفاده |
|
تشخیص گرم شدن بیش از حد موتور |
عملکرد محافظت از گرم شدن بیش از حد، فشار بیش از حد، ولتاژ پایین |
|
تشخیص اضافه بار سرو |
فشار بیش از حد، خط طبیعی است، تابع حفاظت از ولتاژ پایین |
|
ردیابی عمر ابزار |
تشخیص زمان عمر ابزار |
|
شمارنده صفحه PCB |
برش پست، شمارش برش، روش متنوعی برای شمارش. |
|
آژیر تغییر فیلتر خلاء |
برای فیلتر خلاء استفاده نکنید |
|
تاریخچه خطای ماشین |
نرم افزار به طور خودکار تمام آلارم ها را در حافظه ثبت می کند |
|
III. دقت |
|
|
دقت موقعیت محور |
0.01 میلی متر |
|
دقت مسیر |
0.02 میلی متر |
|
IV. ایمنی |
|
|
منطقه کار بسته |
استفاده از حفاظت از چهار مهر |
|
سنسورهای قفل درب |
سنسور مایکرو سوئیچ |
|
دکمه توقف اضطراری |
آره |
