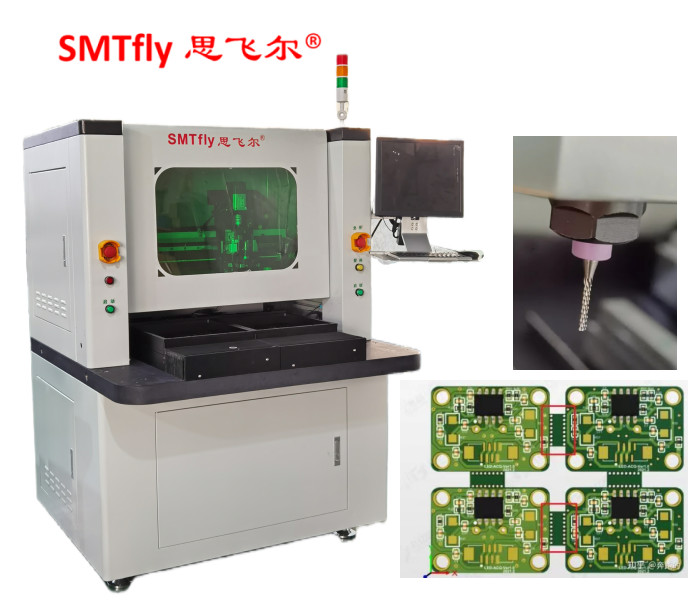

تجهیزات روتر PCB Depanelizer PCB با اسپیندل KAVO و 1 سال گارانتی
1. لیست قطعات
| I. سخت افزار | |
| دوک | اسپیندل KAVO |
| CCD | دوربین های صنعتی سونی 520 لاین |
| لنز | کامپیوتر EX2C |
| پیچ | واردات پیچ توپی دقیق TBI |
| راهنما | ریل راهنما خطی وارداتی تعریض HIWIN |
| موتور | سری LCF JiaBao |
| کارت کنترل ورودی/خروجی | HFC PCI-9074 |
| کارت کنترل راننده | HFC PCI-9074 |
| کارت ورودی/خروجی | PCI-9074-64pcs/-38pcs |
| پاکسازی استاتیک | سری STATIC-ST401A |
| کامپیوتر | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| رابط ماشین | موس لاجیتک AOC LCD17 |
| 2. نرم افزار | |
| سیستم کنترل | Windows XP Professional (Service3,v.3244) |
| رابط کاربری گرافیکی عملیات | انگلیسی ویندوز XP |
| ویرایش برنامه | درون خطی |
| سیستم بینایی | افست CCD AOTU |
| سیستم کنترل | نسخه F 1.2.88 |
2. پارامترها
| به طور کلی | |
| ابعاد (W*D*H) | 1370mm*1650mm*1450mm |
| وزن | 650 کیلوگرم |
| افست ارتفاع | 60 تا 110 میلی متر |
| دستکاری کننده | |
| نوع موتور | سری JiaBao |
| تکرارپذیری موقعیت | 0.001 میلی متر |
| منطقه کاری محور (حداکثر) | 830mm*580mm*50mm |
| ایستگاه کاری | |
| تثبیت PCB | استاندارد، تخصص |
| بارگیری / تخلیه PCB | کتابچه راهنمای |
| اندازه PCB (حداکثر) | 320 * 320 میلی متر (می تواند سفارشی سازی شود) |
| ضخامت PCB (حداکثر) | 5 میلی متر |
| تثبیت | |
| تثبیت سفتی | از فیکسچر مشتری استفاده کنید |
| تثبیت فیکسچر | دستگاه |
| موتور اسپیندل | |
| قدرت | 150 وات |
| دوک | 60000 دور در دقیقه |
| محافظت | خنک کننده خود/بادی |
| کاتر رو عوض کن | تخصص |
| قابلیت مسیریابی | |
| سرعت برش (حداکثر) | 80mm/s |
| سرعت رانندگی (حداکثر) | 2500mm/s |
| دقت برش | 0.01 میلی متر |
| سیستم خلاء | |
| قدرت خلاء | 3.5 کیلووات AC 380 ولت |
| وکیوم | شاقول |
| خدمات رفاهی | |
| قدرت | 2.0 کیلووات AC380V |
| منبع هوا | 4-6 کیلوگرم بر سانتی متر مربع |
| برنامه نويسي | |
| ویرایش برنامه | درون خطی |
| ویرایش تابع | خط، قوس، دایره، منحنی U |
| ذخیره سازی برنامه | HDD |
| سیستم بینایی | CCD رنگی SONE |
| افست فرز برش | خودکار |
| راه اندازی خلاء | خودکار |
| مانیتورهای عملیات | |
| شاخص | نشانگر وضعیت ماشین |
| بررسی ابزار | عمر ابزار تشخیص خودکار، استفاده از تست زمان |
| محافظت از موتور | دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین |
| بررسی بیش از بارگیری موتور | دارای اضافه بار، خط طبیعی است، عملکرد حفاظت از ولتاژ پایین است |
| زمان قابل استفاده ابزار | عمر ابزار تشخیص خودکار، |
| آمار داده ها | مدل تخته جدا، شمارش جداکننده، روش های شمارش متنوع |
| رکورد خطا | نرم افزار به طور خودکار تمام حافظه آلارم ماشین ها را ضبط می کند |
| III.دقت | |
| دقت محور | 0.001 میلی متر |
| دقت برش | 0.1 میلی متر |
| IV.ایمنی | |
| حفاظت از منطقه کار | با چهار حفاظ مهر و موم شده |
| سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
| دکمه توقف اضطراری |
3. ویژگی:
تصویر زوم 1.10 برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد.
2. Two میز کشویی حرکت درون و بیرون را به طور همزمان برای کاهش زمان چسبندگی برای بهره وری بهتر فراهم می کند.
3. AUTO MARK offset system.تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباهات غیر ضروری را قبل از برش کاهش دهد.
4. دارای بررسی زمان حیات بیت مسیریابی و سیستم هشدار برای یادآوری اپراتور برای تغییر بیت های مسیریابی پس از اتمام برش 120M.و بیت مسیر اول 2 میلی متر اولین نقطه فرز را برش می دهد، 2 میلی متر وسط نقطه فرز دوم را برش می دهد، 2 میلی متر آخر نقطه فرز سوم را برش می دهد تا طول عمر آن افزایش یابد.
5. تصویر CCD می تواند مسیر یا مسیریابی را بررسی و شبیه سازی کند تا اشتباهات غیر ضروری را قبل از برش کاهش دهد.
4. عکس مشروح:
5. خدمات ما:
1. تحویل سریع
2.24 ساعت پاسخ سریع
3. بزرگترین کارخانه در جنوب چین
4.100٪ مسئول کیفیت
5.18 سال سابقه
6. نصب و راه اندازی خارج از کشور و آموزش در دسترس است
6. مزایا:
1. با استفاده از دستگاه اسلاید دوبل در محل، زمان انتظار برش را کاهش دهید، ظرفیت تولید را افزایش دهید.
2. اجتناب از فلپ مصنوعی ناشی از ترک خوردگی قلع و آسیب قطعات و مسائل دیگر.
3. از به کار بردن لنت یا چین خوردگی که در اثر تنش مکانیکی ایجاد می شود، خودداری کنید.
4. مناسب برای قوس صفحه تمام شده و برش خط.
5. مناسب برای قطعات کوچک برش نهایی، صفحه پایه تلفن همراه، PDA، کارت رابط کامپیوتر و غیره.
