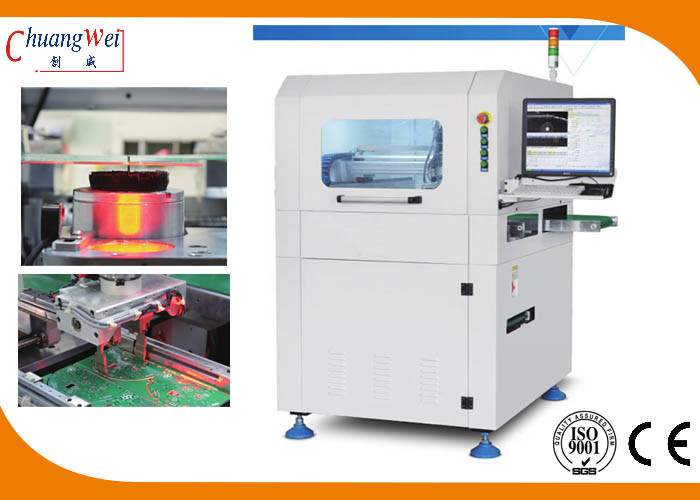

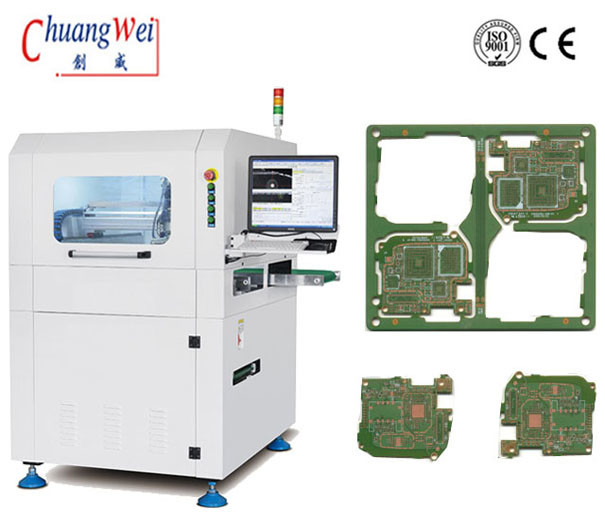

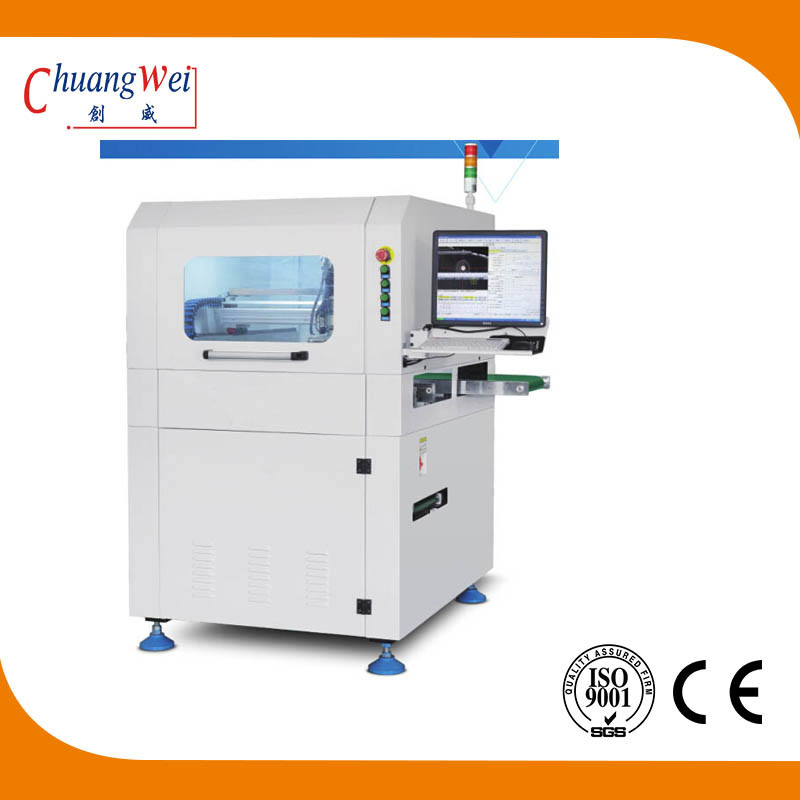

دستگاه برش خطی PCB روتر مانیتورینگ ESD با 60000 RPM:
راه حل حمل و نقل پانل 1: PCB بریده شده توسط سیستم گیره به خط انتقال تسمه تحویل داده می شود و سپس توسط خط انتقال ESD از طریق دستگاه به خط مونتاژ ارسال می شود یا توسط محلول دستکاری سفارشی شده برداشته می شود و در جعبه محصول بارگیری می شود.
راه حل 2 حمل و نقل پانل: از واحد حمل و نقل پانل دسته ای ARM-1 خط انتقال تسمه را از دستگاه جدا کنید، واحد حمل و نقل پانل را از پشت دستگاه وارد کنید و پانل را مستقیماً از طریق سیستم گیره در جعبه تاول در ARM-1 قرار دهید.راه حل با سادگی و راحتی مشخص شده است.
ویژگی های دستگاه برش PCB خطی
1. تغییر خودکار ابزار
2. نظارت بر ESD
3. برش بازخورد استس
4. حالت تولید خودکار
5. ارتباط بین عملکرد آماری Spc و سیستم مدیریت مشتری-ERP
6. می تواند با عملکرد ضد انفجار جاروبرقی مجهز شود
مشخصات دستگاه برش PCB خطی:
| مدل | SMTfly-F03 |
| اندازه دستگاه | 1000*1200*1533 میلی متر |
| وزن | تقریبا 1900 کیلوگرم |
| حداکثر اندازه PCB | 350*350 میلی متر |
| ضخامت PCB | 0.4-6 میلی متر |
| ارتفاع انتقال | 50±900 میلی متر |
| جهت انتقال | چپ -> راست |
| سرعت انتقال | 1500mm/s (حداکثر) / قابل تنظیم |
| نوع بشقاب تغذیه | ریل راهنمای حمل و نقل نوع بخش |
| تنظیم عرض ریل | خودکار |
| سیگنال ارتباطی کامپیوترهای بالا و پایین | SMEMA |
| تعیین موقعیت PCB | گیره ریل راهنمای بالا و پایین |
| سیستم چیدن | سیستم بستن چرخشی 360 درجه؛حداکثر 2 گروه نازل مکش خلاء، حداکثر 4 گروه تسمه ESD حمل و نقل / واحد حمل و نقل دسته ای پانل |
| برش اسپیندل/سرعت | KAVO آلمان، 60000 دور در دقیقه |
| نوع خنک کننده | فشرده سازی هوا |
| مانیتورینگ ESD | آره |
| تغییر خودکار ابزار | آره |
| کاهش بازخورد استرس | آره |
| چک کردن تیغه شکستن | آره |
| سرعت برش | 1-200mm/s |
| دقت برش | ± 0.5 میلی متر |
| تکرار دقت موقعیت یابی | ± 0.01 میلی متر |
| سرعت حرکت را هماهنگ کنید | 1000mm/s |
| نوع بشقاب بیرونی | واحد حمل و نقل تسمه ESD/پانل دسته ای |
| نوع جمع آوری زباله | خارج از مسیر |
| برنامه نویسی رویه | برنامه واردات/ویرایش طراحی GERBER از طریق سیستم بصری |
| منبع هوا | 5-8 کیلوگرم بر سانتی متر مربع |
| منبع تغذیه | AC380V±5٪، 50/60Hz، 3KW |
مزایای دستگاه برش PCB خطی تعویض خودکار ابزار
تعویض ابزار استاندارد از سه نوع ابزار 3.175 میلی متری پشتیبانی می کند که هر کدام دارای ظرفیت بارگیری 10 عددی هستند.با سیستم بستن دقیق و سیستم بالابر ترکیب شده است.سه محور -X1، Y1 و Z1 مکانیسم برش می تواند تغییر ابزار را درک کند.
سیستم برش با قابلیت اطمینان بالا
محور اصلی پرسرعت KAVO آلمان با حداکثر سرعت 60000 چرخش، دارای نظارت بر ولتاژ استاتیک ESD و عملکرد بازخورد تنش برش و تغییر خودکار ابزار.
