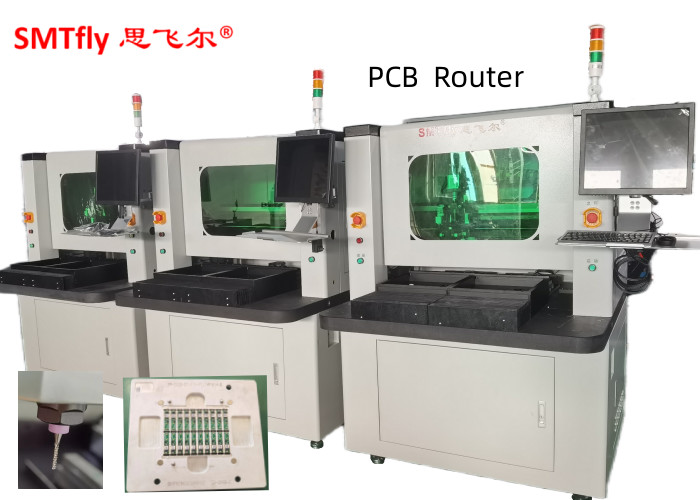

ماشین تولید PCB / ماشین روتر PCB Depaneling با دقت 0.01mm
1خدمات ما:
# تحویل سریع
# 24 ساعت پاسخ سریع
# بزرگترين کارخانه در جنوب چين #
# 100 درصد مسئوليت از کيفيت
# 18سال تجربه
# نصب و آموزش در خارج از کشور در دسترس است
2ویژگی:
1.X10 زوم در تصویر برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد
2دو میز کششی به طور همزمان حرکت ورودی و خارج را فراهم می کند تا زمان پیچ را برای بهره وری بهتر کاهش دهد.
3.AUTO MARK ازfset system.CCD image می تواند مسیر یا مسیر را بررسی و شبیه سازی کند تا قبل از برش اشتباهات غیر ضروری را کاهش دهد.
4. دارای روتینگ بیت زمان زندگی چک و سیستم هشدار به یادآور اپراتور به تغییر بیت روتینگ زمانی که آن را 120M برش تمام. و بیت روتینگ اول 2mm قطع اولین نقطه آسیاب،وسط 2mm برش نقطه آسیاب دوم، آخرین 2 میلی متر نقطه آسیاب سوم را برای افزایش عمر آن کاهش می دهد.
5تصویر CCD می تواند مسیر یا مسیر را بررسی و شبیه سازی کند تا قبل از برش اشتباهات غیر ضروری را کاهش دهد.
3لیست قطعات
| I. سخت افزار | |
| اسپیندل | اسپندل KAVO |
| CCD | دوربین های صنعتی Sony 520 |
| لنز | کامپیوتر EX2C |
| گره بزن | TBI واردات پیچ توپ زمین دقیق |
| راهنما | گسترش HIWIN ریل راهنمای خطی وارداتی |
| موتور | سری Jiabao LCF |
| کارت کنترل I/O | HFC PCI-9074 |
| کارت کنترل راننده | HFC PCI-9074 |
| کارت I/O | PCI-9074-64pcs/-38pcs |
| پاکسازی استاتیک | سری STATIC-ST401A |
| کامپیوتر | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
| رابط ماشین | AOC LCD17، ماوس لوگیتک |
| 2.نرم افزار | |
| سیستم کنترل | ویندوز XP حرفه ای (Service3,v.3244) |
| عملیات GUI | انگلیسی ویندوز ایکس پی |
| ویرایش برنامه | خط داخلی |
| سیستم بینایی | تعویض CCD AOTU |
| سیستم کنترل | F12نسخه.88 |
4پارامترها
| به طور کلی | |
| ابعاد ((W*D*H) | 1370mm*1650mm*1450mm |
| وزن | ۶۵۰ کیلو |
| تغییر ارتفاع | ۶۰ تا ۱۱۰ میلی متر |
| دستکاری کننده | |
| نوع موتور | سری Jiabao |
| تکرار پذیری موقعیت | 0.001mm |
| ناحیه کار محور ((max)) | 830mm*580mm*50mm |
| محل کار | |
| تثبیت PCB | استاندارد، تخصص |
| بارگذاری و تخلیه PCB | راهنما |
| اندازه PCB (حداکثر) | 320*320 میلی متر |
| ضخامت PCB (حداکثر) | 5 میلی متر |
| تثبیت | |
| تثبیتات سفتی | از دستگاه مشتری استفاده کنید |
| تثبیت تثبیت | ماشین آلات |
| موتور اسپیندل | |
| قدرت | 150 وات |
| اسپیندل | ۶۰۰۰۰ دور/دقیقه |
| محافظت | خنک سازی خود / باد |
| برشگر تغییر | تخصص |
| قابلیت مسیر دهی | |
| سرعت برش ((حداکثر)) | 80mm/s |
| سرعت رانندگی ((حداکثر)) | 2500mm/s |
| دقت برش | 0.01 میلی متر |
| سیستم خلاء | |
| قدرت خلاء | 3.5KW AC 380V |
| خلاء | سرب |
| خدمات عمومی | |
| قدرت | 2.0KW AC380V |
| تامین هوا | ۴-۶ کیلوگرم در سانتی متر |
| برنامه نویسی | |
| ویرایش برنامه | خط داخلی |
| ویرایش تابع | خط، قوس، دایره ای، منحنی U |
| ذخیره سازی برنامه | HDD |
| سیستم بینایی | رنگ SONE CCD |
| برش فرنیچر آفست | اتومبیل |
| تنظیمات خلاء | اتومبیل |
| نظارت بر عملیات | |
| شاخص | حالت دستگاه |
| چک ابزار | مدت عمر ابزار تشخیص خودکار، استفاده از آزمایش زمان |
| محافظت از موتور | دارای عملکرد محافظت از بیش از حد گرم شدن، بیش از حد بار، ولتاژ پایین |
| چک بیش از حد موتور | دارای اضافه بار، خط طبیعی است، تابع حفاظت از ولتاژ پایین |
| زمان قابل استفاده ابزار | مدت عمر ابزار تشخیص خودکار |
| آمار داده ها | مدل جدا از تخته، شمارش جدا، روش های مختلف شمارش |
| سوابق خطا | نرم افزار به طور خودکار تمام آلارم ها را در حافظه دستگاه ثبت می کند |
| III. دقت | |
| دقت محور | 0.001mm |
| دقت برش | 0.1 میلی متر |
| IV. ایمنی | |
| حفاظت از محیط کار | با چهار محافظ مهر و موم شده |
| سنسور درب | سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
| دکمه توقف نیاز |
5مزیت ها:
1. استفاده از دو اسلاید در دستگاه محل، کاهش زمان انتظار برش، افزایش ظرفیت تولید.
2از فلاک مصنوعی ناشی از ترک شدن قلع و آسیب بخشی و مسائل دیگر اجتناب کنید.
3از استفاده از تکه یا تاپیک که توسط استرس مکانیکی تولید می شود اجتناب کنید.
4مناسب برای برش قوس و خط صفحه نهایی
5مناسب برای قطعات کوچک از برش نهایی، صفحه پایه از یک تلفن همراه، PDA، کارت رابط PC و غیره.

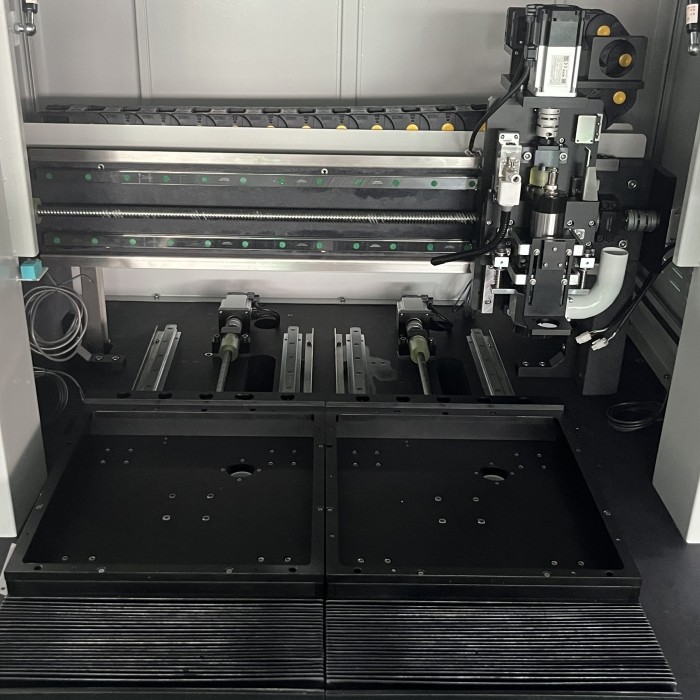

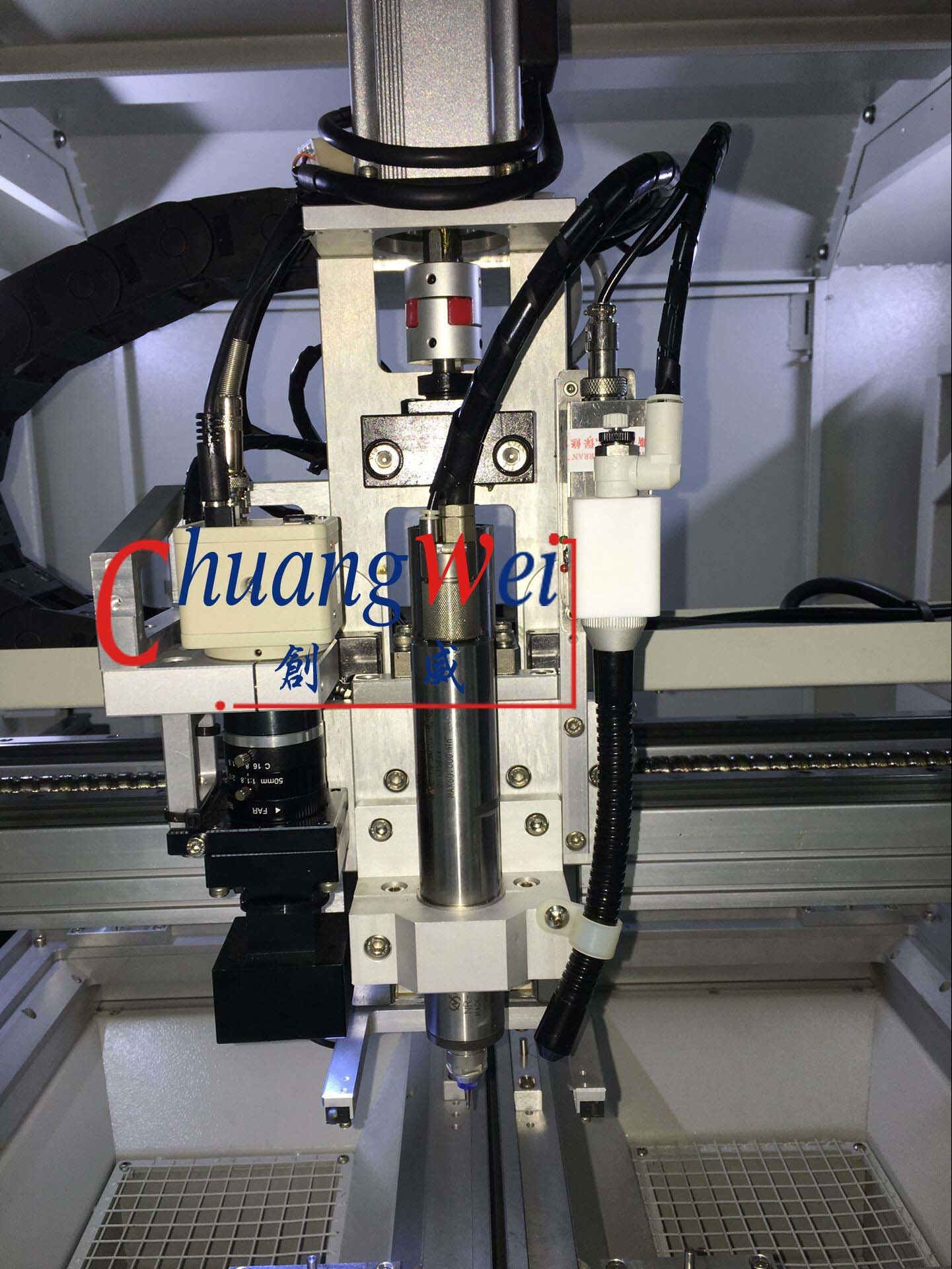

6عکس دقیق:
