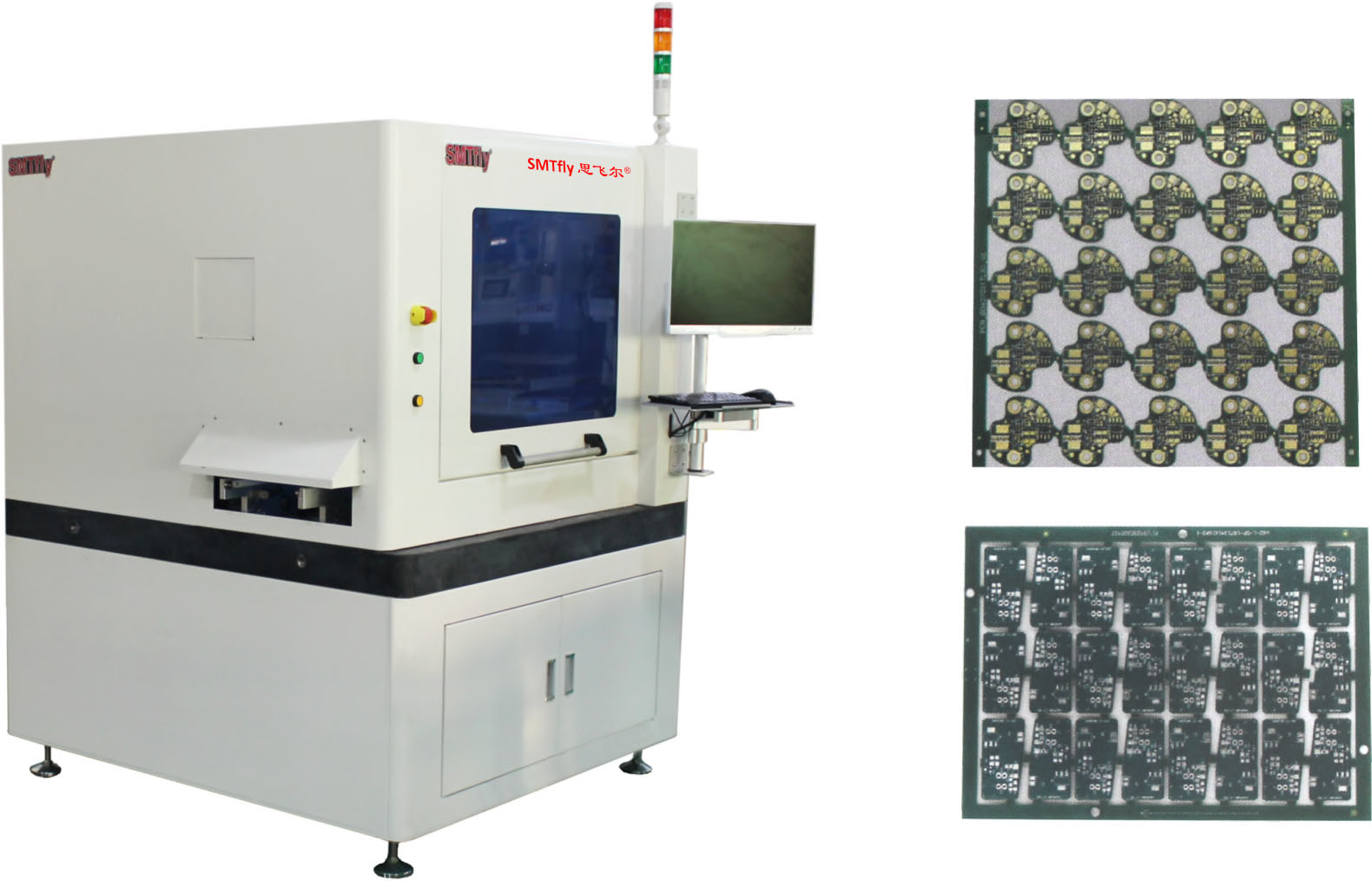

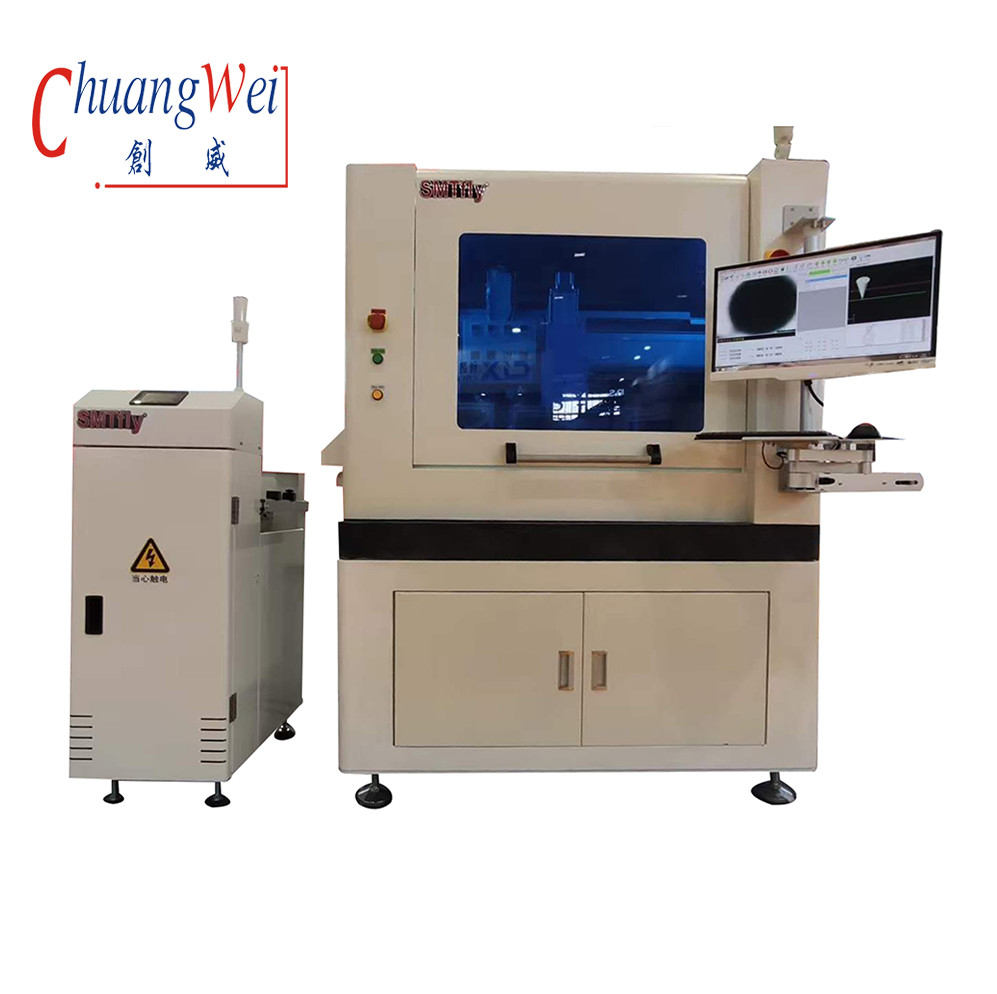

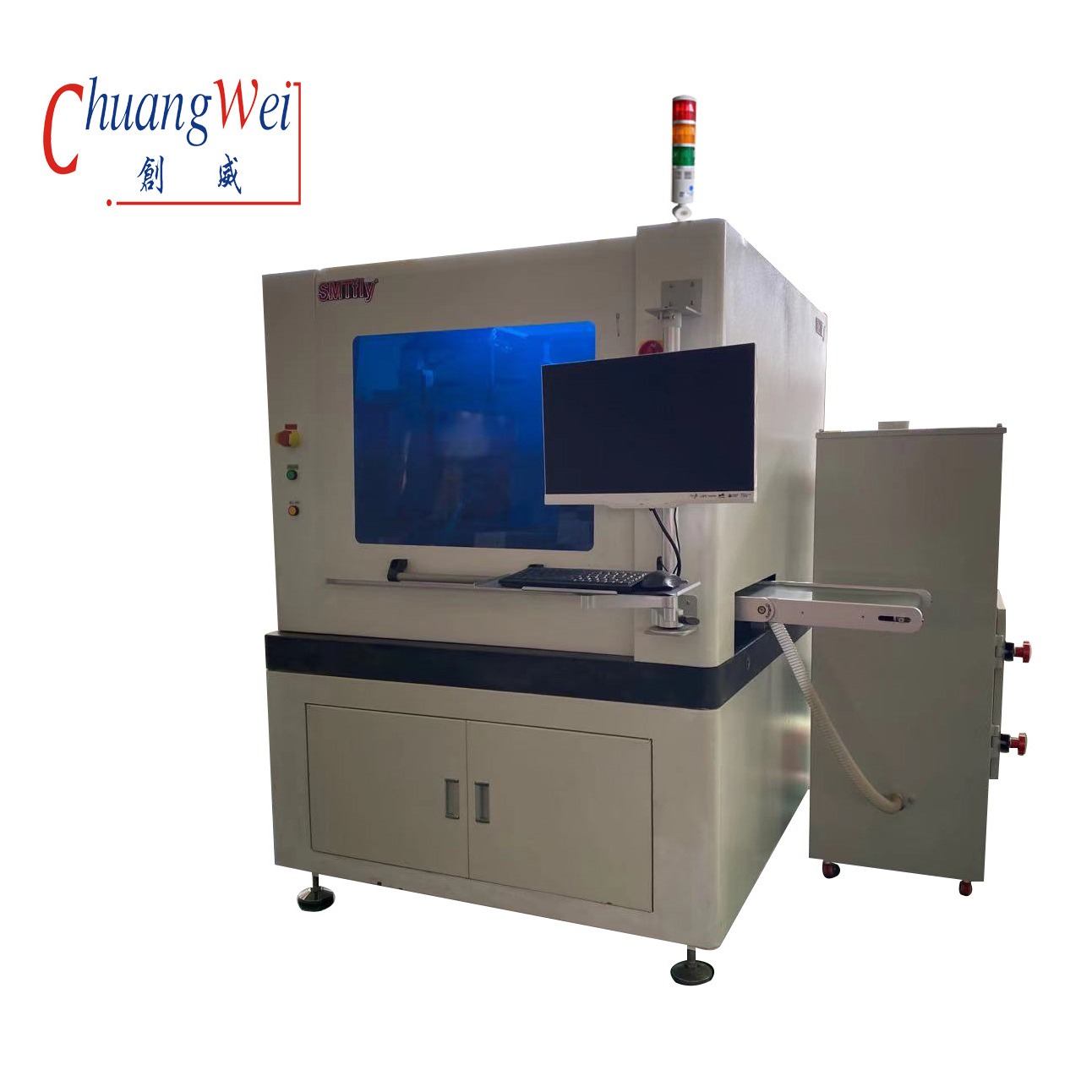

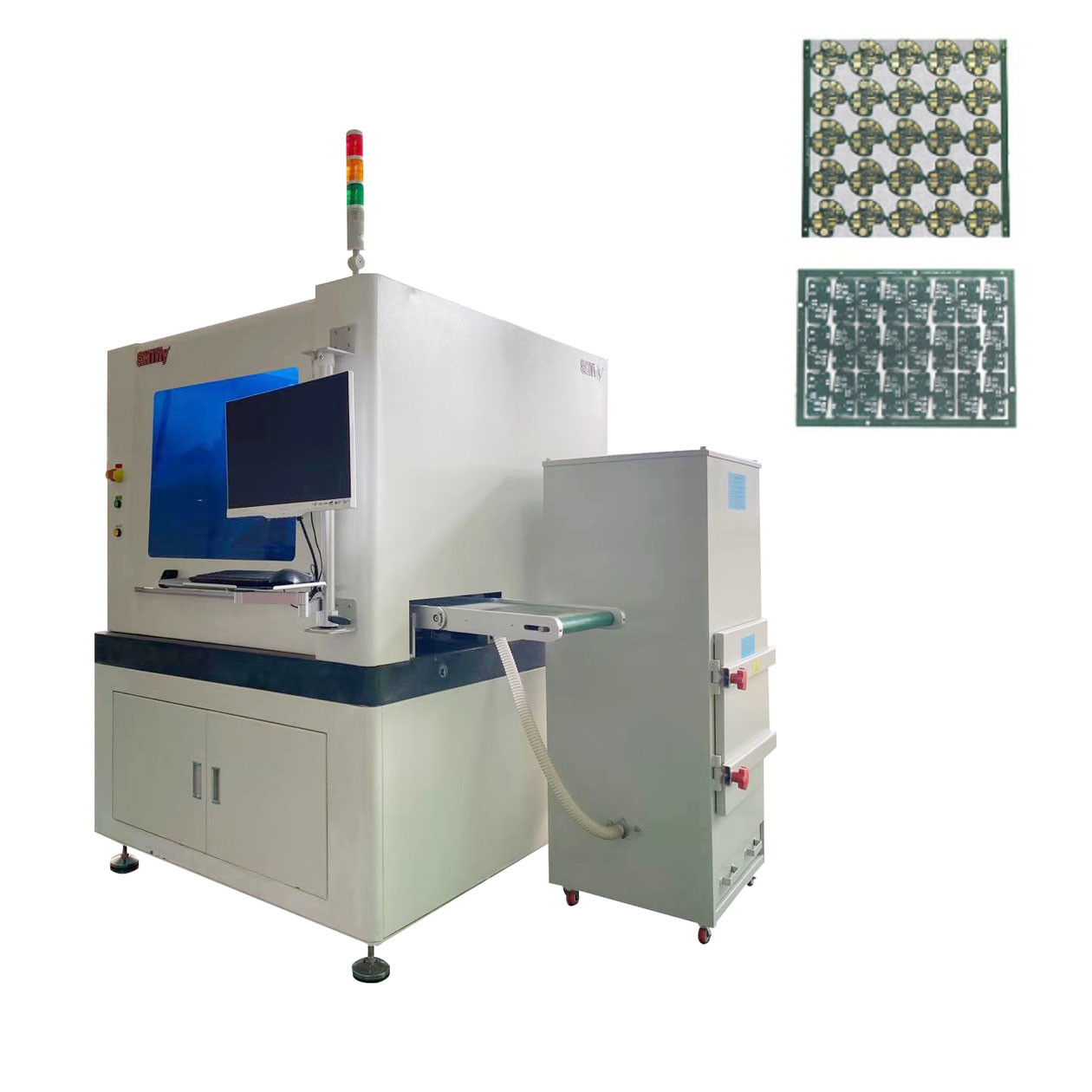

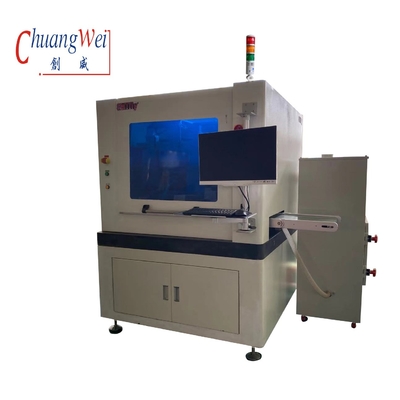

دستگاه مسیریابی PCB خطی با کارایی بالا مسیریابی PCB با عملکرد بررسی تیغه شکستن،CW-F03
یک PCB آنلاین که به طور خاص برای برش اجزای PCBA ((پنت) به قطعات جداگانه استفاده می شود، با ساختار نصب شده بر روی ریل بدون برش جیگ. می تواند بلافاصله وارد تولید شود.با قابلیت نظارت استاتیک ESD، قطع بازخورد استرس، و تغییر ابزار خودکار، می تواند به سرعت بالای 60000 چرخش برسد.سیستم کنترل توسعه یافته بر اساس سیستم RM ما می تواند برنامه ریزی سریع و دقیق مشتری را تضمین کند.
مزایا:
سیستم برش با قابلیت اطمینان بالا
آلمان KAVO محور اصلی با سرعت بالا با حداکثر سرعت 60000 چرخش، با نظارت بر ولتاژ استاتیک ESD و توابع بازخورد فشار برش و تغییر ابزار خودکار.
سیستم سوپر ویژن:
یک سیستم دید ماشین دقیق که شامل دوربین صنعتی تصویربرداری آلمان، لنز موریتکس و منبع نور سطح اندازه گیری است؛
از تمام توابع کالیبراسیون، جبران و موقعیت مکانی ماشین پشتیبانی می کند و دارای ثبات بالا و ظرفیت ضد اختلال است.
ویژگی ها:
1. تغيير خودکار ابزار
2نظارت بر ESD
3. از بازخورد خودشون استفاده ميکنه
4حالت تولید اتوماتیک
5ارتباط بین عملکرد آماری شرکت و سیستم مدیریت مشتری-ERP
6. می تواند با عملکرد ضد انفجار جاروبرقی مجهز باشد
مشخصات:
| مدل | CW-F03 |
| اندازه دستگاه | 1000*1200*1533 میلی متر |
| وزن | حدود 1900 کیلوگرم |
| حداکثر اندازه PCB | ۳۵۰*۳۵۰ میلی متر |
| ضخامت PCB | 0.4-6mm |
| ارتفاع انتقال | ۹۰۰±۵۰ میلی متر |
| جهت انتقال | چپ -> راست |
| سرعت انتقال | 1500mm/s ((max) / قابل تنظیم |
| نوع صفحه تغذیه | راه آهن راهنمای حمل و نقل از نوع بخش |
| تنظیم عرض ریل | اتوماتيك |
| سیگنال ارتباطات کامپیوترهای بالا و پایین | SMEMA |
| موقعیت گذاری PCB | چسباندن ریل های راهنمای بالا و پایین |
| سیستم انتخاب | سیستم چسب 360 درجه ای؛ حداکثر 2 گروه از نوزل های مکش خلاء، حداکثر 4 گروه از واحدهای انتقال کمربند ESD / پانل دسته |
| قطعه برش/سرعت | آلمان KAVO، 60،000 rpm/min |
| نوع خنک کننده | فشرده سازی هوا |
| نظارت بر ESD | آره |
| تغییر ابزار اتوماتیک | آره |
| کاهش بازخورد استرس | آره |
| چک کردن تیغه شکستن | آره |
| سرعت برش | 1-200mm/s |
| دقت برش | ±0.5mm |
| دقت موقعیت مجدد | ±0.01mm |
| سرعت حرکت هماهنگ | 1000mm/s |
| نوع صفحه بیرون | واحد حمل و نقل کمربند ESD / واحد انتقال پنل دسته |
| نوع جمع آوری زباله | از مسير بيرون |
| برنامه ریزی روش | برنامه GERBER برای وارد کردن / ویرایش نقشه از طریق سیستم بصری |
| تامین هوا | 5 تا 8 کیلوگرم در سانتی متر |
| منبع برق | AC380V±5٪، 50/60Hz، 3KW |
تغییر ابزار اتوماتیک
تغییر ابزار استاندارد سه نوع ابزار 3.175mm را پشتیبانی می کند، که هر کدام دارای ظرفیت بارگذاری بالا 10 واحد است.Y1 و Z1 از مکانیسم برش می تواند ابزار تغییر تحقق.
گواهینامه CE
