دستگاه هدایت PCB برای مفاصل فریز FR4/CEM/MCPCB
مشخصات PCB Depaneler:
| مدل | CW-F01-S |
| منطقه کار استاندارد | ۳۵۰*۳۵۰ میلی متر |
| قدرت | 220 ولت، 4.2 کیلو وات |
| تکرار پذیری دستکاری کننده | ±0.02mm |
| قطعنامه | ±0.01mm |
| موقعیت هیئت مدیره | ایستگاه کار دوگانه با لوله ی آویزان یا لوله ی آویزان |
| مکان پانل | با سوراخ های ابزار یا لبه های PCB |
| بارگیری | راهنما |
| تخلیه | راهنما |
| اندازه پنل | 450*350 میلی متر |
| ضخامت پنل | 0.5-3.5mm |
| موتور اسپیندل | 0.5 کيلووايت فندل ستاره صبح |
| تغییر ابزار | راهنما |
| سیستم تصفیه گرد و غبار | جاروبرقی 3KW |
| سیستم بینایی | دوربین ویدئویی CCD با وضوح بالا |
| برنامه نویسی | آموزش دستی از نقطه به نقطه با کمک دید |
| تابع ویرایش | حالت کمک به بینایی در حالت خشک / حالت تست |
| وزن ماشین | 500 کيلوگرم |
| ابعاد ماشین | 113*140*108 سانتي متر |
شرح عملکرد:
1.X10 زوم در تصویر برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد
2.دو میز کشویی به طور همزمان حرکت در و خارج را فراهم می کند برای کاهش زمان تک برای بهتر
بهره وری.
3.AUTO MARK ازfset system.CCD تصویر می تواند بررسی و شبیه سازی مسیر یا مسیر برای کاهش
اشتباه غیرضروری قبل از برش
4. دارای روت کردن بیت زمان زندگی چک و سیستم هشدار به یادآور اپراتور به تغییر بیت روت کردن
وقتی که 120M برش را تمام می کند. و قطعه مسیریابی اول 2mm برش نقطه آسیاب اول، وسط 2mm برش دوم
نقطه آسیاب، آخرین 2 میلی متر نقطه آسیاب سوم را برای افزایش عمر آن قطع می کند.
5. تصویر CCD می تواند مسیر یا مسیر را بررسی و شبیه سازی کند تا قبل از برش اشتباهات غیر ضروری را کاهش دهد.
PCB Depaneler توضیحات:
این یک ماشین روتر مستقل است که به طور خاص برای هدایت (depanel) مجتمع های صفحه مدار چاپی (PCBA) به مجتمع های جداگانه طراحی شده است.اين سيستم فخر ميکنه که سريع ترين روتر جهان با سرعت چرخه ي 1.5 ثانیه در هر تاب
می تواند PCB های بزرگتر را در دو جدول خود با حداکثر اندازه پانل 450mm x 350mm قرار دهد.
یک نرم افزار جدید رابط کاربری گرافیکی (GUI) برنامه نویسی "بصری" کاربر پسند را برای برنامه نویسی آنلاین سریع و دقیق فراهم می کند.
فایل های Gerber را می توان برای برنامه های آسان تر وارد نرم افزار کرد.
مزاياي ما:
1. تولید کننده اصلی PCB، امتیازات قیمت
2خدمات پشتیبانی فنی روز وعده
3- محدود کردن رسیدگی به شکایات، نیم ساعت به مشتریان
4متخصصین Depanel، ارائه حرفه ای PCB زیر برنامه
5. سازنده ماشين قابل اعتماد، ما متخصصين 15 رو داريم، هرکدومشون بيشتر از 6 سال تجربه دارن، کيفيت تجهیزات قانع کننده خواهد بود

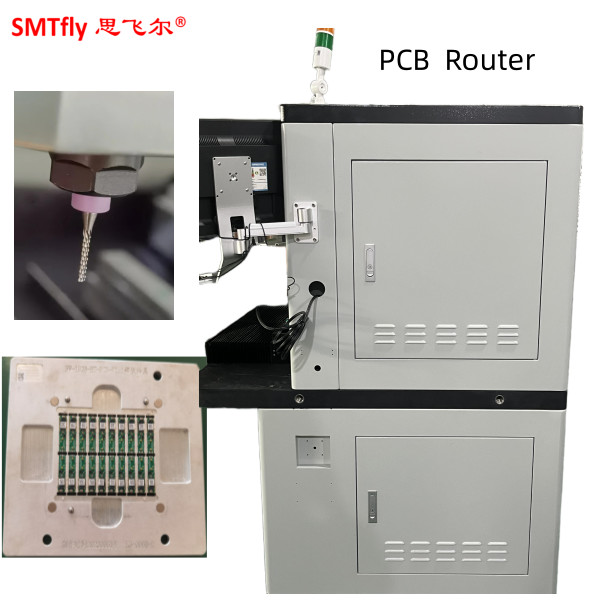

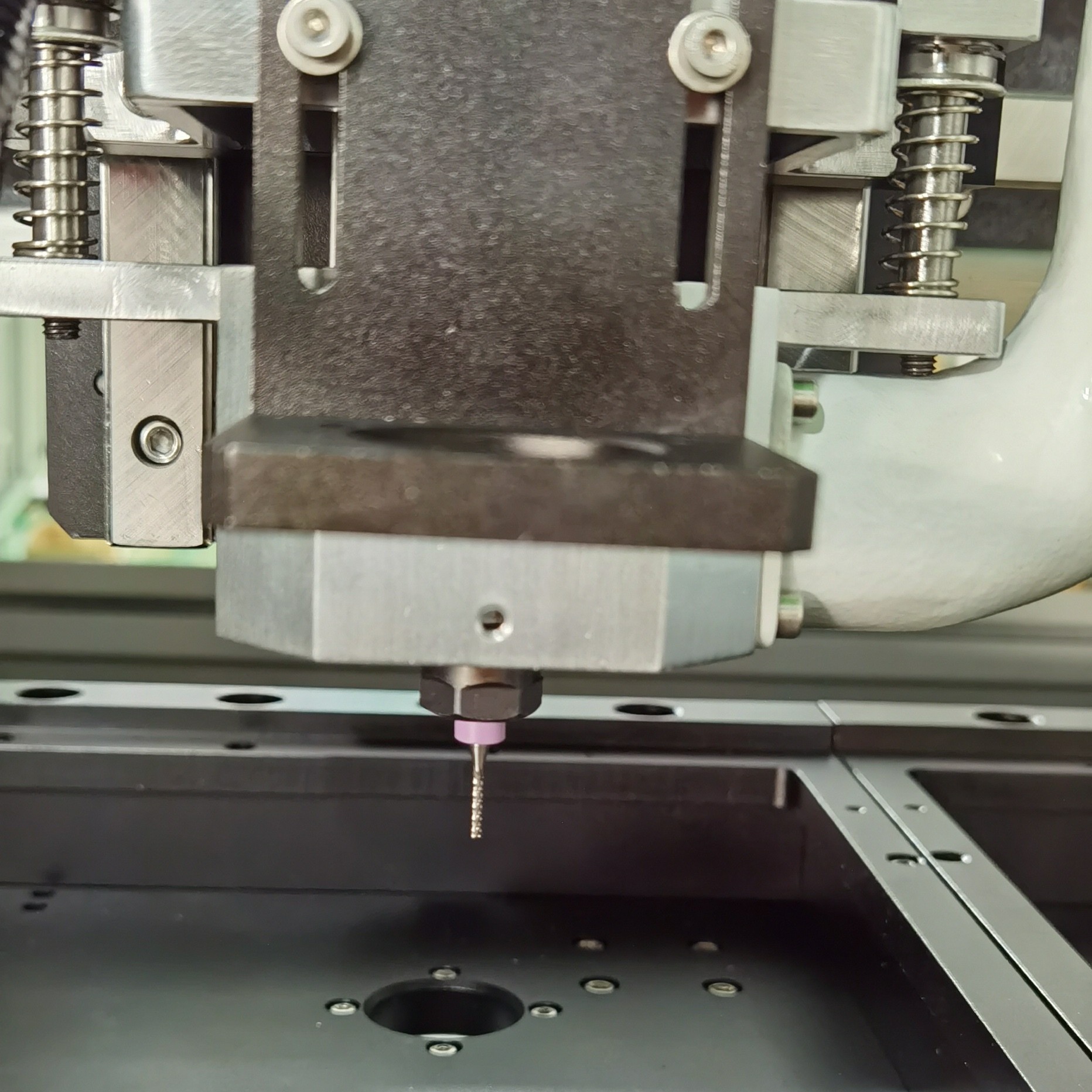

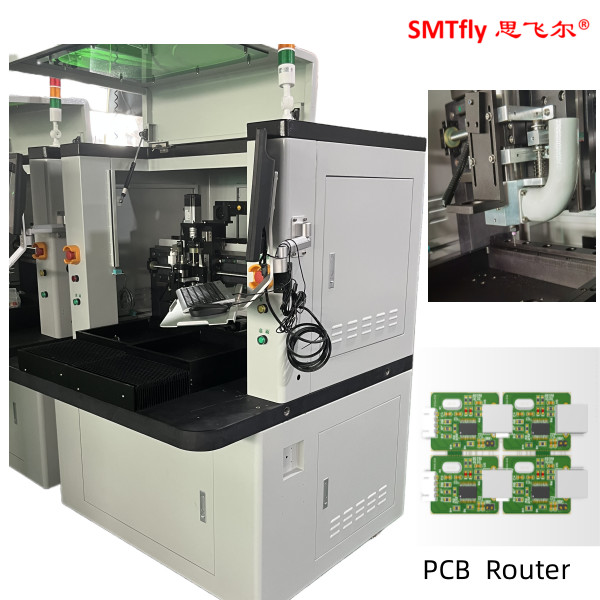

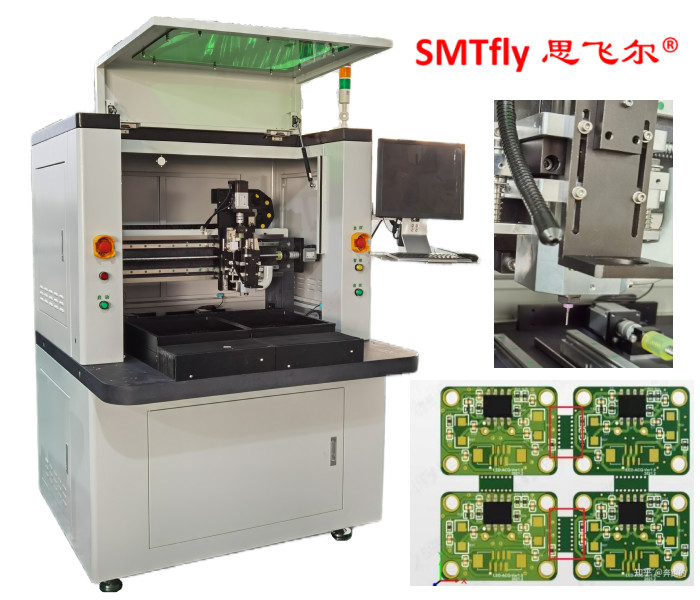

عکس ماشيني:
