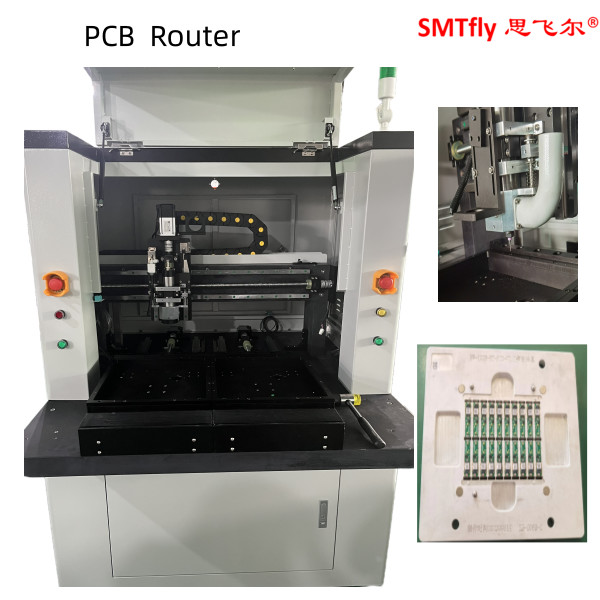

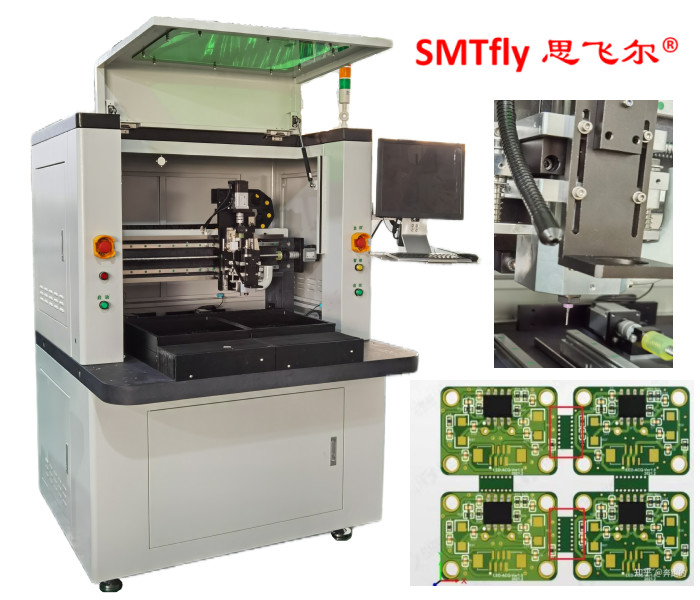

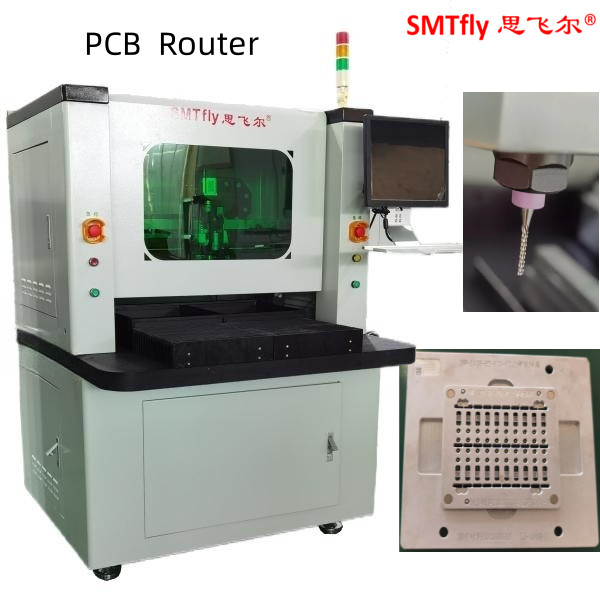

دستگاه PCB Depaneler PCB Routing Machine برای جوانه های فریز FR4/CEM/MCPCB
مشخصات PCB Depaneler:
| مدل | CW-F01-S |
| منطقه کار استاندارد | ۳۵۰*۳۵۰ میلی متر |
| قدرت | 220 ولت، 4.2 کیلو وات |
| تکرار پذیری دستکاری کننده | ±0.02mm |
| قطعنامه | ±0.01mm |
| موقعیت هیئت مدیره | ایستگاه کار دوگانه با لوله ی آویزان یا لوله ی آویزان |
| مکان پانل | با سوراخ های ابزار یا لبه های PCB |
| بارگیری | راهنما |
| تخلیه | راهنما |
| اندازه پنل | 450*350 میلی متر |
| ضخامت پنل | 0.5-3.5mm |

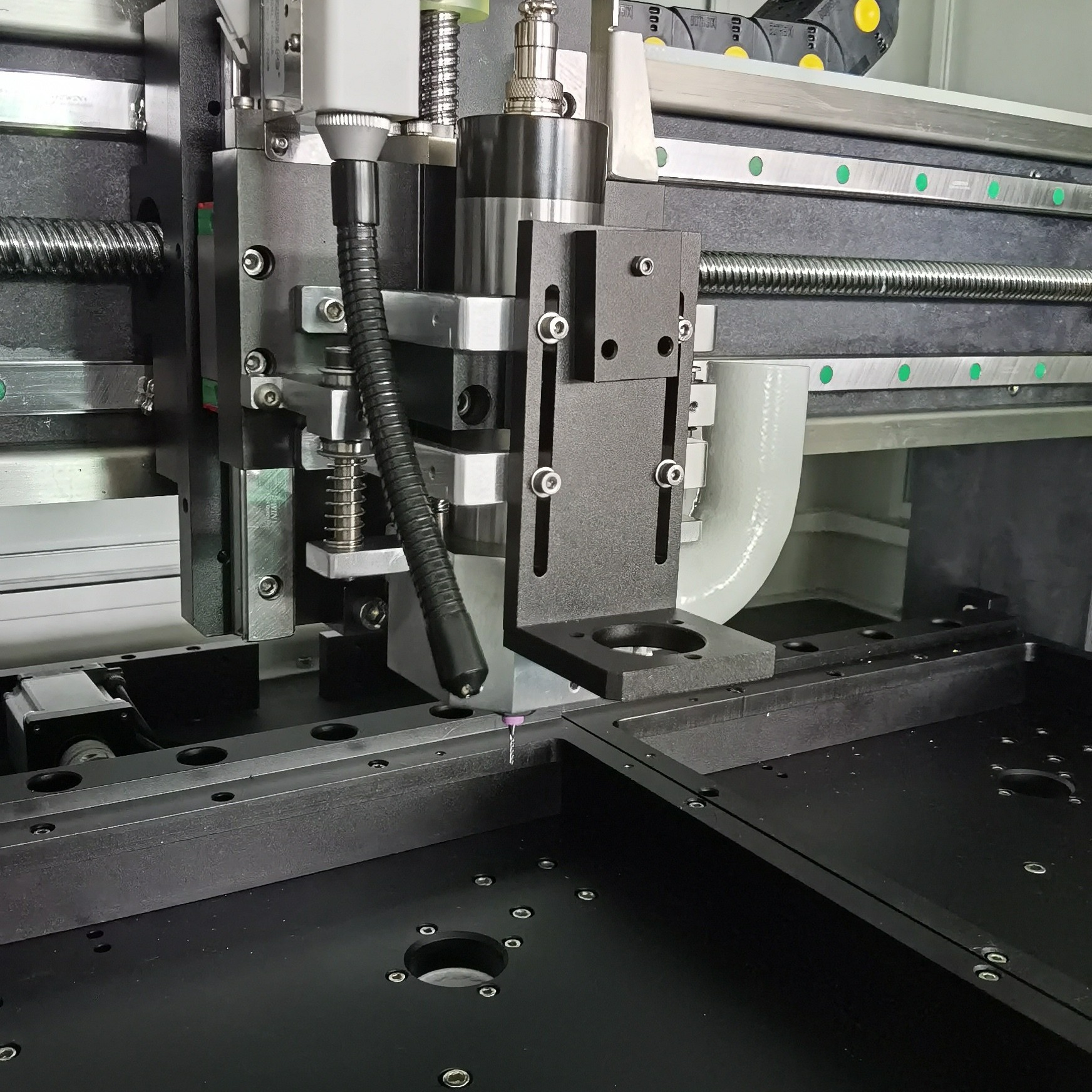

| موتور اسپیندل | 0.5 کيلووايت فندل ستاره صبح |
| تغییر ابزار | راهنما |
| سیستم تصفیه گرد و غبار | جاروبرقی 3KW |
| سیستم بینایی | دوربین ویدئویی CCD با وضوح بالا |
| برنامه نویسی | آموزش دستی از نقطه به نقطه با کمک دید |
| تابع ویرایش | حالت کمک به بینایی در حالت خشک / حالت تست |
| وزن ماشین | 500 کيلوگرم |
| ابعاد ماشین | 113*140*108 سانتي متر |
PCB Depaneler توضیحات:
1این یک ماشین روتر مستقل است که به طور خاص برای هدایت (depanel) مجتمع های صفحه مدار چاپی (PCBA) به مجتمع های جداگانه طراحی شده است.
2این سیستم با سرعت چرخه 1.5 ثانیه در هر تب، سریع ترین روتر جهان است.
3می تواند PCB های بزرگتر را در دو جدول خود با حداکثر اندازه پانل 450mm x 350mm قرار دهد.
4یک نرم افزار جدید رابط کاربری گرافیکی (GUI) برنامه نویسی "بصری" کاربر پسند را برای برنامه نویسی آنلاین سریع و دقیق فراهم می کند.
5فایل های Gerber را می توان برای برنامه های آسان تر وارد نرم افزار کرد.
شرح عملکرد:
1.X10 زوم در تصویر برنامه نویسی را آسان تر می کند و دقت تنظیم نقطه را افزایش می دهد
2دو میز کششی به طور همزمان حرکت ورودی و خارج را فراهم می کند تا زمان پیچ را برای بهره وری بهتر کاهش دهد.
3.AUTO MARK سیستم آفست. CCD تصویر می تواند بررسی و شبیه سازی مسیر یا مسیر برای کاهش اشتباهات غیر ضروری قبل از برش.
